Remolques, plataformas porta-coches... peter34

Remolques:

1- Remolque servilletero metal
.

2- Remolque madera con lona azul
.

3- Remolque madera con amortiguación y puerta trasera abatible
.

4- Remolque madera gris con amortiguación central
.

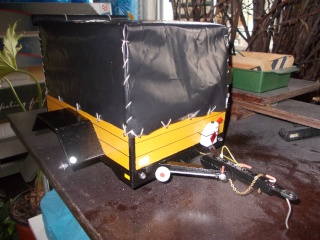

5- Remolque madera lona negra
.

6- Remolque madera sencillo
.

7- Remolque madera porta-zodiak
.

8- Remolque con lona azul para axial scx10
.

9- Remolque doble eje pivotante para traxxas summit 1/10
.

10- Remolque ligero con puerta trasera abatible
.

11- Caravana para axial scx10
.

12- Remolque porta moto para axial scx10 jeep
.

13- Remolque porta-lancha rc
.

14- Remolque Low Cost
.

15- Remolque porta-quad
.

16- Remolque ligero con lona y herramienta dentro
.

17- Remolque imitación madera con herramienta
.

18- Remolque ligero con lona
.

19- Remolque madera porta-troncos
.

20- Remolque militar antiguo oxidado
.

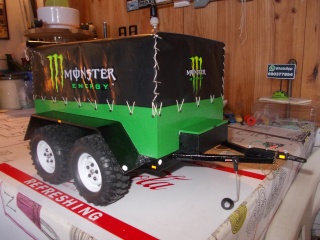

21- Remolque doble eje con lona Monster Energy
.

22- Remolque "low cost" sin pintura ni ruedas
.

23- Remolque militar con luces y puerta trasera abatible
.

24- Remolque verde ligero
.

25- Remolque porta barca de vela
.

26- Remolque Bantam WW2 oxidado
.

27- Remolque ligero verde con accesorios
.

28- Remolque servilletero replica del primero que hice
.

29- Remolque con pluma, troncos y bidón
.

30- Remolque verde militar
.

31- Remolque replica Bantam ww2
.

Plataformas:

1- Plataforma plástico/aluminio
.

2- Plataforma inox/aluminio doble eje pivotante para traxxas summit 1/10
.

3- Plataforma madera/aluminio con llantas axial
.

4- Plataforma madera doble eje pivotante para axial scx10
.

5- Plataforma doble eje pivotante para traxxas summit
.

6- Plataforma doble eje pivotante porta escalas
.

7- Plataforma porta touring 1/10
.

8- Plataforma doble eje pivotante para axial scx10 jeep
.

9- Plataforma eje sencillo porta escalas
.

10- Plataforma doble eje jeep
.

11- Plataforma doble eje amarillo land rover
.

12- Mini-plataforma doble eje pivotante con luces
.

13- Plataforma doble eje hueca al medio
.

14- Plataforma doble eje pivotante con ruedas debajo
.

15- Plataforma doble eje pivotante con luces
.

16- Plataforma doble eje con luces y rueda repuesto
.

17- Plataforma doble eje hueca al medio verde/sport
.

18- Plataforma escala 1/18 replica Gas Monkey Garage
.

19- Plataforma doble eje con ruedas estrechas y rampas elevadas
.

20- Plataforma doble eje pivotante con rampas ocultas y ruedas bigfoot
.

21- Plataforma doble eje con luces y llantas negras edición especial 50 remolques fabricados
.

22- Plataforma doble eje con rampas encima
.

23- Plataforma doble eje azul
.

24- Plataforma Traxxas Summit 1/10 con quad
.

25- Plataforma doble eje PTR34
.

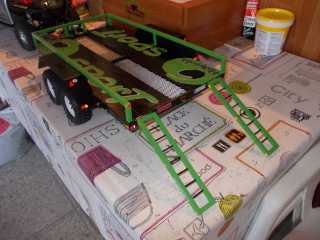

26- Plataforma tipo Gas Monkey Garage
.

buen trabajo compañero

se ve bien.........bien hecho, el detalle de las ruedas no me convence del todo, pero esta muy bien logrado en general.

Saludos

Buen trabajo con aire retro .

Fotos del remolque finalizado y del nuevo proyecto al principio del post...

Más fotos del nuevo "servilletero con ruedas" al principio de este post

Muy buena idea y Peter... ya se lo que hacer cuando vaya a un bar. Llevarme un servilletero
Bromas aparte, los dos remolques me gustan pero le pega mas de monster.

Saludos!!

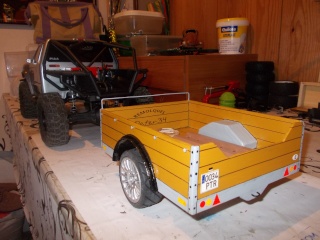

Remolque de madera en boxes:

Fuera eje rígido y bienvenidas manguetas 1/10 con rodamientos y ejes independientes

Pues la verdad me voy por el Servilletero Monster, se ve mas adock con la camioneta , colores, estilo, etc etc etc.

Muy buen trabajo Felicidades!!!!

Atte

Chicharo

Al final le quité el eje rígido (por que dificultaba el giro de una forma exagerada) y le puse manguetas con rodamientos de un 1/10

Resultado: gira 360º como si nada

.
.
.
.
.
.


PD: A otra hora le tengo que sacar una foto al enganche que le hice a la tamiya para poder usar los remolques... y si me acuerdo igual hago unos mini vídeos de como giran los chismes estes tras la pick-up

Para dar por finalizada la construcción de los remolques, les acabo de tomar medidas y aquí os las dejo, por si a alguien le parecen útiles para algo...
.

Os acordais de la carrocería de madera hecha para el mini-inferno?

Pues ahora ya tiene llantas como dios manda (y por eso el remolque de metal tiene ahora estas otras):

.
.

Muy buen trabajo, los 2 tienen su encanto, el de madera es bien retro y me gusta, pero la idea del servilletero es genial!!! mi señora se rie cuando junto cosas sin sentido aparente en el momento, pero uno nunca sabe en el mundo del modelismo cuando le seran de utilidad!!
Felicitaciones por ambos, y gracias por publicar los planos con cotas.
Guillermo
Buenos Aires
Argentina

El remolque de lata a dejado de existir tal y como lo conocíamos, por culpa de este nuevo cacharrillo que me compré en chinalándia para soldar cosillas y me dije... al ataqueeeeeeeeeeer jajaja
.

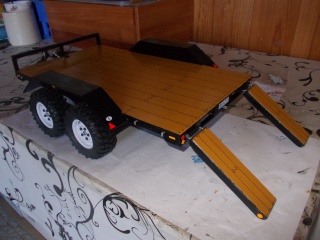

Nuevo proyecto: remolque porta-coche (47cm x 28,5cm de plataforma)

Como la gran mayoría del material ya lo tenía en casa... calculo que el gasto total será de unos 15€ (sin contar las horas que hay que echarle, claro)

Esto es lo que llevo usado hasta ahora:

Tubo de antena de tv
Hojas de persiana
Trozos de chapa de aluminio
Arandelas y tornillos M3 y M4
1 tubo de Sicaflex
2 bisagras
Un buen nº de remaches
2 ruedas de un coche de juguete
2 tacos de plástico

Y así es como va la cosa:
.
.
.

Ayer estuve toda la tarde con la plataforma para intentar acabarla, pero ni de coña. Este proyecto está llevando más horas y material de lo que creí en un principio, aunque también tengo que reconocer que cada vez me gusta más como va quedando

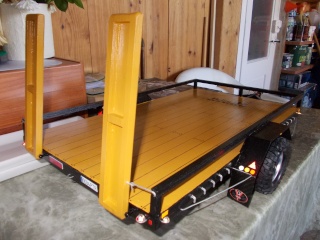

En estas fotos se pueden ver los guardabarros y las rampas traseras con su "peculiar" sistema de sujeción:

.
.
.


Ahora solo falta darle unos brochazos de pintura a las cabezas de los remaches (rojo, amarillo, naranja y blanco) para simular pilotos y reflectantes y así intentar disimularlos un poco

El problema va ser la parte delantera, ya que aún no tengo muy claro que sistema de enganche hacerle, ya que si uso una rotula puede llegar a soltarse si el remolque se usa fuera de asfalto y si le pongo un cancamo de esos de los cuadros... quedará un poco "rustico", no?

Fotos del remolque (casi) terminado, con los remaches disimulados y en espera de acabar la parte delantera (hasta que seque el sikaflex no puedo taladrar ni atornillar nada más):

.
.
.

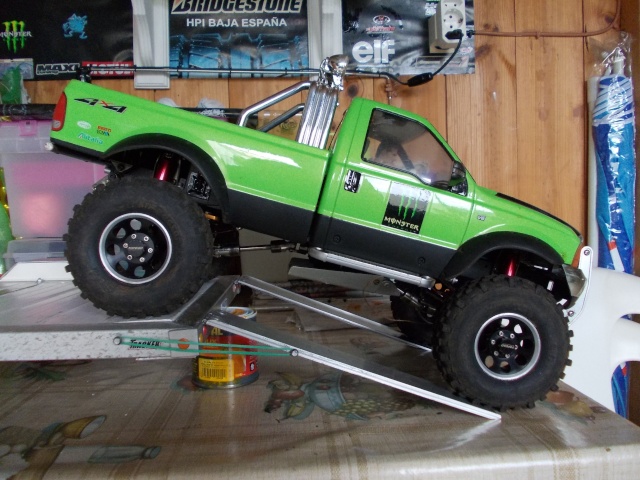

Remolque acabado y pruebas de carga/descarga y maniobra realizadas

Decir que la lipo de la pick-up está en modo storage, por eso aveces las luces fallan y el coche no va todo lo fino que cabría esperar

También comentar que la F-350 pesa 4,1kg, lo cual se nota al subir y bajar de la plataforma y lo más importante: el gancho de remolque del Traxxas Summit es improvisado (dos bridas) y el del Tamiya es el que tengo para usar con el remolque de madera, con lo cual... la plataforma no va a la altura correcta (aunque para probarla bien valen)

No se que os parece a vosotros, pero a mi sinceramente me ha quedado muy satisfecho con el resultado final:

Vista general:
.


Detalle de la parte delantera:
.
.

Peter currado ese remolque ......a ver si termino el mio

Ya vamos corrigiendo fallos y ultimando detalles:

Lo primero el color del suelo, ya que en blanco no pegaba gran cosa con la pick-up: (ahora negro mate)

Fotoshop:

Realidad:


También se pintó el tornillo del centro de la rueda (antes inox y ahora negro mate), pintado de gris plata los laterales del guardabarros y se a cambiado la varilla de la rueda de hokey por una varilla roscada M3, con lo cual queda mucho más firme y estable

*Ahora solo falta quitarle la pintura marrón a la cajita esa para dejarla color aluminio y poco más...

FIN:
.
.
.
.

guapisimo....

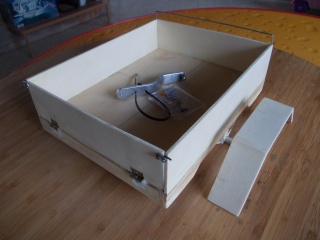

Revisando material que tengo guardado por si aca... acabo de encontrarme con manguetas y trapecios traseros de un cen minimadnes

Entonces... y si lo gasto/empleo en otro remolque, pero esta vez con amortiguación? (total, para otra cosa no va servir)

Materiales:

Manguetas con rodamientos, ejes y trapecios de cen minimadnes (los superiores recortados y todo puesto al revés que como viene en el coche)

Tabla contrachapado (madera), varios trozos de plástico para elevar trapecios, unos muelles de... quien sabe, pinturita negra, varillas de madera 8mm (fuegos artificiales), tornillos varios y sobre todo ganas de romper la cabeza... jaja
