Kit de luces de 3Racing.

Página 2 de 2. Precedente  1, 2

Ver el tema anterior Ver el tema siguiente Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por SHERPA el Lun Ene 17, 2011 8:56 am

Podeis poner algun crokis,estoy mas perdido q un cangrejo en el polo norte Rolling Eyes

SHERPA

Mensajes : 1236
Fecha de inscripción : 08/10/2010
Edad : 38
Localización : Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por IUVI el Lun Ene 17, 2011 9:17 am

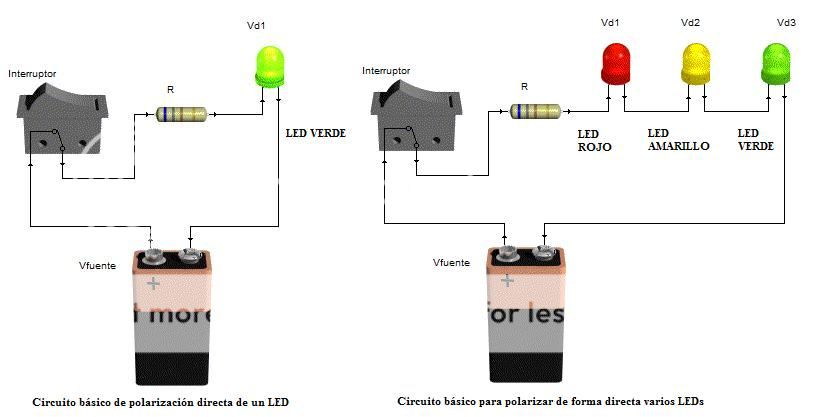

A ver si te sirven estos dos esquemas


IUVI

Mensajes : 407
Fecha de inscripción : 01/07/2010
Edad : 38
Localización : Pozo Izquierdo/Gran Canaria

Ver perfil de usuario http://www.youtube.com/user/IUVI6912

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por joselem el Lun Ene 17, 2011 9:31 am

patanegra escribió:
.oOo.KIKE.oOo. escribió:es cierto.... el kit que compro joselem es perfecto!! y baratisimo........ en cuanto a lo del positivo y negativo he de decir que estas equivocado, el positivo es el largo Wink en realidad no importa siempre que el orden de montage q sigas se a siempre el mismo... me explico: nunca podras soldar dos patas largas o dos pequeñas juntas (corto circuito) siempre de la corta a la larga, o de la larga a la corta.... hasta ahi llego, mis dudas son a la hora de la alimentacion, mi idea es alimentar el circuito con una pila petaca de 9v igual q tu, el tema es que se funden, q es lo q te ha pasado, para evitar eso hay q montar resistencias.... he ahi el problema.... en mi caso yo pienso montar en mis coches el kit de joselem, pro para mi diorama del taller si que quiero hacer un circuito electrico y tendra leds de alta y de baja, y la cosa es q encima van a distinta "potencia"...... Wink

Kike, quizás no me he expresado bien, cuando decía lo de las "patas", no me refería a donde soldamos, si no a las del interior del led, que la más pequeña si es el positivo, me baso en los que venian soldados en el kit, ya que compré dos iguales. Si a lo que te refieres tu es que si los compras nuevos, la pata más larga si es el positivo, pero tendrás que recortarla un poco no???
Me ha dicho el de la tienda que los puedes conectar a 3 voltios sin resistencias ninguna, y si lo se, no desmonto y resoldo los leds por lo que me han costado, 5 leds blancos de alta luminosidad y dos conectores para pila de 9 voltios por 4,50 €.

Si no os sabe mal, poner el enlace de ese kit tan bueno y barato. Wink

Hola patanegra,esta puesto en links de interes,lo postee yo en su dia.De todos modos....o estoy yo perdido o es que lo quereis montar independiente o que?por que yo lo tengo conectado a el servo y variador.Un saludo

joselem

Mensajes : 436
Fecha de inscripción : 12/06/2010
Edad : 46
Localización : cuenca

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por SHERPA el Lun Ene 17, 2011 9:33 am

Ahora lo tengo mas claro,pero si yo quiero q sea independiente,la de los focos superiores,a los focos delanteros y luces traseras,siempre tendra q ir con una pila petaca? menudo follon de petacas.hay otro sistema mas simple?


GRACIAS IUVI ME A SERVIDO PARA ACLARARME ALGO MAS.


SHERPA

Mensajes : 1236
Fecha de inscripción : 08/10/2010
Edad : 38
Localización : Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por joselem el Lun Ene 17, 2011 9:35 am

Hace todas las funciones conectado con su cable en Y al variador-receptor y servo-receptor.Un saludo.

joselem

Mensajes : 436
Fecha de inscripción : 12/06/2010
Edad : 46
Localización : cuenca

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por patanegra el Lun Ene 17, 2011 9:54 am

Al servo y al variador???? como?
Yo lo llevo con su cajita de luce y su interruptor independiente.
Ahora busco el enlace. Gracias.

patanegra

Mensajes : 1090
Fecha de inscripción : 12/07/2010
Edad : 43
Localización : Rubí - Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por joselem el Lun Ene 17, 2011 10:12 am

Si es este mismo,tiene dos cables en Y uno va al variador y receptor y otro al servo y receptor. mira este esquema.




joselem

Mensajes : 436
Fecha de inscripción : 12/06/2010
Edad : 46
Localización : cuenca

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por patanegra el Lun Ene 17, 2011 10:30 am

Pero no entiendo por que van conectados al servo y al variador.

patanegra

Mensajes : 1090
Fecha de inscripción : 12/07/2010
Edad : 43
Localización : Rubí - Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por .oOo.KIKE.oOo. el Lun Ene 17, 2011 10:34 am

ook ya te entendi con lo q queria decir de las patas largas ... Wink jejejejje
lo del variador si no me equivoco es para cojer la energia y lo del servo para q se enciendan los intermitentes al girar.... corrigeme jose si me equivoco Wink

.oOo.KIKE.oOo.

Mensajes : 1463
Fecha de inscripción : 23/01/2010
Edad : 36
Localización : Santa Cruz de Tenerife

Ver perfil de usuario http://www.youtube.com/user/benchejui

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por patanegra el Lun Ene 17, 2011 10:51 am

Pues si es para eso si está bien si, por que yo en el mio llevo las luces independientes, las del coche de las de la defensa, aparte que cuando empiezo a marchar hacia atrás se enciende la luz de freno, pero para ponerle intermitentes ese sistema es lo suyo.

patanegra

Mensajes : 1090
Fecha de inscripción : 12/07/2010
Edad : 43
Localización : Rubí - Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por .oOo.KIKE.oOo. el Lun Ene 17, 2011 11:24 am

con este sistema puedes hasta picar luz larga..... Wink es super completo y por lo q vale no merece ni la pena estar soldando la verdad Wink

.oOo.KIKE.oOo.

Mensajes : 1463
Fecha de inscripción : 23/01/2010
Edad : 36
Localización : Santa Cruz de Tenerife

Ver perfil de usuario http://www.youtube.com/user/benchejui

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por joselem el Lun Ene 17, 2011 12:11 pm

Asi es kike.Ademas tienes el conector 7 y 8 para llevarlas fijas con la misma intensidad en posicion off,independientemente del gatillo de gas,el socket 5 para luz marcha atras y el 6 para freno.

joselem

Mensajes : 436
Fecha de inscripción : 12/06/2010
Edad : 46
Localización : cuenca

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por patanegra el Lun Ene 17, 2011 1:12 pm

Y entonces da igual que tenga la emisora 3, 4 o 5 canales, no?

patanegra

Mensajes : 1090
Fecha de inscripción : 12/07/2010
Edad : 43
Localización : Rubí - Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por joselem el Lun Ene 17, 2011 2:15 pm

patanegra escribió:Y entonces da igual que tenga la emisora 3, 4 o 5 canales, no?

Exactamente,el kit esta preparado para 2 canales.Si quieres te paso como va configurado en los mios,ok?

joselem

Mensajes : 436
Fecha de inscripción : 12/06/2010
Edad : 46
Localización : cuenca

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por joselem el Lun Ene 17, 2011 2:17 pm

Si quieres patanegra te paso como van configurados mis coches.

joselem

Mensajes : 436
Fecha de inscripción : 12/06/2010
Edad : 46
Localización : cuenca

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por ChicharoRC el Lun Ene 17, 2011 3:51 pm

Metiendo mi cuchara, se supone que un kit de luces lo debes conectar mm ustedes lo conocen como variador, yo como receptor Rx , que es la caja que recibe la señal del control remoto Tx, el conjunto de tamiya viene diseñado para que cuando tengas el kit completo de luces, lo que es el TLU-01 y TLU-02, se conecta una de las entradas del kit de luces a la salida de la direccion del Rx , y la otra a la de avance -reversa del Rx, asi cuando aceleras, parpadean luces, cuando frenas, las luces rojas, reversa las luces blancas, al girar derecha se activaran las luces derechas y viceversa, cualquier otra situacion como parpadeos, blinks etc etc, supongo que tendran que ver con alguna otra combinacion de luces directamente con control que permitan las unidades.

Saludos


ChicharoRC

Mensajes : 1312
Fecha de inscripción : 17/12/2010
Edad : 43
Localización : Leon, Gto Mexico.

Ver perfil de usuario http://chicharoradiocontrol.forosactivos.net/

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por SHERPA el Mar Ene 18, 2011 9:29 am

Joselem lo podrias poner aqui,seguro q a mas de uno nos viene bien.

SHERPA

Mensajes : 1236
Fecha de inscripción : 08/10/2010
Edad : 38
Localización : Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por ChicharoRC el Mar Ene 18, 2011 9:36 am

IUVI escribió:A ver si te sirven estos dos esquemas


El circuito que tiene los tres leds, al parecer esta conectado en SERIE

El circuito que esta una pila, la resistencia y de la resistencia hacia una de las polaridades y del otro lado a "tierra" o negativo" ese es un circuito paralelo, en este sentido cualquiera de los es funcional, sin embargo en lo personal prefiero los circuitos paralelos que los serie.

Eso dependera en cierta medida de lo que se este llevando a cabo o se quiera montar.

Muy buenos diagramas excelente material

Saludos

ChicharoRC

Mensajes : 1312
Fecha de inscripción : 17/12/2010
Edad : 43
Localización : Leon, Gto Mexico.

Ver perfil de usuario http://chicharoradiocontrol.forosactivos.net/

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por patanegra el Mar Ene 18, 2011 9:42 am

Ponlo por aqui, o mandame un mp, Joselem.

patanegra

Mensajes : 1090
Fecha de inscripción : 12/07/2010
Edad : 43
Localización : Rubí - Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por joselem el Mar Ene 18, 2011 11:23 am

En una hora o asi lo posteo para que lo veais.Ahora mismo no puedo.

joselem

Mensajes : 436
Fecha de inscripción : 12/06/2010
Edad : 46
Localización : cuenca

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por SHERPA el Mar Ene 18, 2011 12:13 pm

GRACIAS joselem

SHERPA

Mensajes : 1236
Fecha de inscripción : 08/10/2010
Edad : 38
Localización : Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por joselem el Mar Ene 18, 2011 12:33 pm

Pues nada,el kit tiene 2 cables en Y uno como ya dije va al variador unido al receptor y el otro al servo unido al receptor,no se si los vuestros vendran marcados con los canales,pero vamos os dejo una foto...que es la mejor explicacion que tendreis.Mi conbinacion de leds es la siguiente:

socket 3 y 4:intermitentes
socket 5:luz de marcha atras(leds de 3mm blancos comprados aparte)
socket 6:luz de freno(leds de 3 mm rojos comprados aparte)
socket 7:luz delantera fija con interuptor en posicion off
socket 8:luz trasera fija con funcion posicion y freno en posicion off.

Lo de poner leds para otra luz de freno o marcha atras eso depende de vosotros,tiene bastantes combinaciones.Espero os haya podido ayudar.un saludo.


joselem

Mensajes : 436
Fecha de inscripción : 12/06/2010
Edad : 46
Localización : cuenca

Ver perfil de usuario

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.

Mensaje por ChicharoRC el Miér Ene 19, 2011 4:21 am

Pues nada,el kit tiene 2 cables en Y uno como ya dije va al variador unido al receptor y el otro al servo unido al receptor,no se si los vuestros vendran marcados con los canales,pero vamos os dejo una foto...que es la mejor explicacion que tendreis.Mi conbinacion de leds es la siguiente:

socket 3 y 4:intermitentes
socket 5:luz de marcha atras(leds de 3mm blancos comprados aparte)
socket 6:luz de freno(leds de 3 mm rojos comprados aparte)
socket 7:luz delantera fija con interuptor en posicion off
socket 8:luz trasera fija con funcion posicion y freno en posicion off.

Lo de poner leds para otra luz de freno o marcha atras eso depende de vosotros,tiene bastantes combinaciones.Espero os haya podido ayudar.un saludo.

Si ya habia visto este Kit de luces de 3 Racing, muy economico por cierto comparandolo con el de Tamiya, Que interesante la forma en que esta esa Y y me pregunta seria, si el cable en Y solo tiene 3 hilos en el soquet de la caja 3 Racing o tiene 4 hilos, bueno eso seria un tecnicismo.


Se que la cajita 3 racing es bastante economica conparandola con el kit de tamiya, ya que tienes que tener el TLU-02 que es el que se programa o configura a mi entender y de ahi puedes conectar dos unidades TLU-01 cada una de estas soporte 8 leds , lo que implica que si conectas los dos TLU-01 tendrias 16 leds, en cuanto a las combinaciones ni la mas remota idea, en los sokets de las entradas de leds estan marcados del 1 al 8, y pues yo quiero suponer que dependiendo como se configure el TLU-02 seran las salidas del TLU-01, ya que trae un cable alimentador (2 cables) de la TLU-02 a las TLU-01.

Pero de cualquier manera el kit que se compre esta genial el poder darle mas vida a nuestros carros, yo en este momento solo tengo un TLU-01, el cual solo vienen incluidas las luces blancas y las rojas, no hace nada mas, solo estan fijas, al momento que se adicione el TLU-02, entonces ahi si, el carro tendria el efecto de parpadeo en los giros, luces de freno, luz de reversa, avance, etc etc............con 16 leds, me parece que podria asemejarse a un arbol de navidad Laughing .......de cualquier manera se ven preciosos parpadeando todos los leds.


Saludos


ChicharoRC

Mensajes : 1312
Fecha de inscripción : 17/12/2010
Edad : 43
Localización : Leon, Gto Mexico.

Ver perfil de usuario http://chicharoradiocontrol.forosactivos.net/

Volver arriba Ir abajo

Re: Kit de luces de 3Racing.
