Fabricacion de Winch manual

Mensaje por IUVI el Vie Jul 16, 2010 2:45 pm

Pues como bien dice el titulo del post os voy a explicar como hacer un Winch manual(para los que no tenemos posibilidad de tener una emisora de tres o mas canales)bastante facil de construir y economico.

Materiales:
Cochecito radiocontrol economico con cable y sin direccion,que valla solo para adelante y para atras (elctronica necesaria)
Servo (a ser posible con electronica rota o un servo RTR de los que vienen en los coches ya montados de serie)
Barra de aluminio en "L" de 1x1 (sujecion del servo)
Cable (conexiones)
Porta pilas (alimentacion del winch)
Cuerda o hilo fino y resistente(cable cabrestante)
Canutillo de hilo (o algo similar para convertirlo en polea donde enrrollar el cable cabrestante)
Gancho
Opcional:
Conectores (para separar carroceria del chasis desconectando el cableado)
Cadena (para enganchar la cuerda al gancho)

Aqui el coche donante de la electronica (8€ en jugueteria)

Herramientas:
Taladro
Soldador de estaño
Destornilladores
Herramienta de corte metalico (sierra,tijeras,etc...)
Pelacables
Alicates pequeños

Comenzamos con la ñapa...

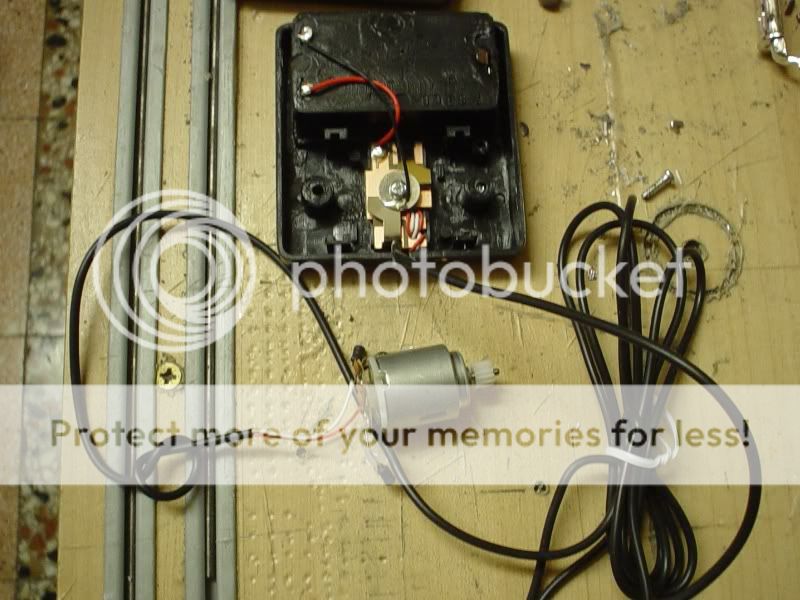

En primer lugar desmonte el cochecito de 8 lereles para utilizar su electronica muy simple pero necesaria para lo que queremos hacer


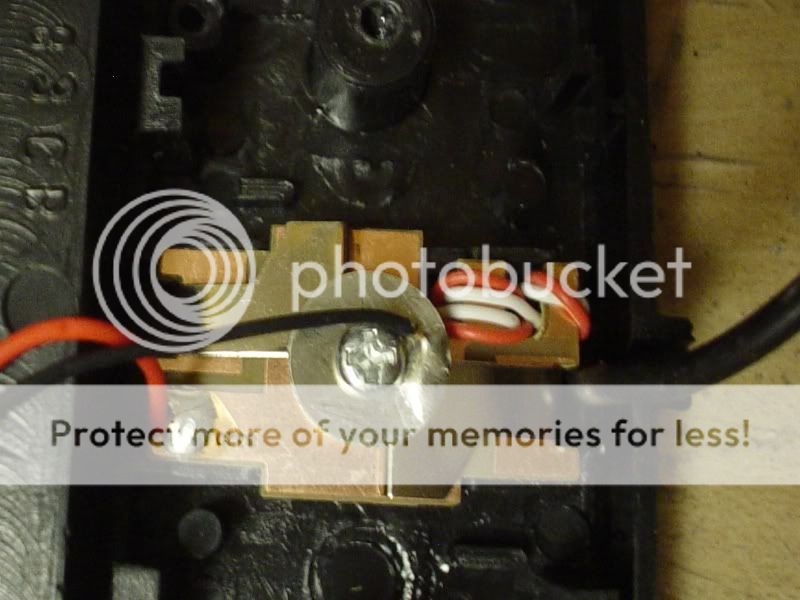

esto es el pulsador que nos servira de mando para soltar o recoger el cabrestante

Una vez y tenemos la electronica del coche comenzamos con el servo,es necesario que la piñoneria este bien,la electronica del servo la vamos a desechar por lo que no es necesario que funcione

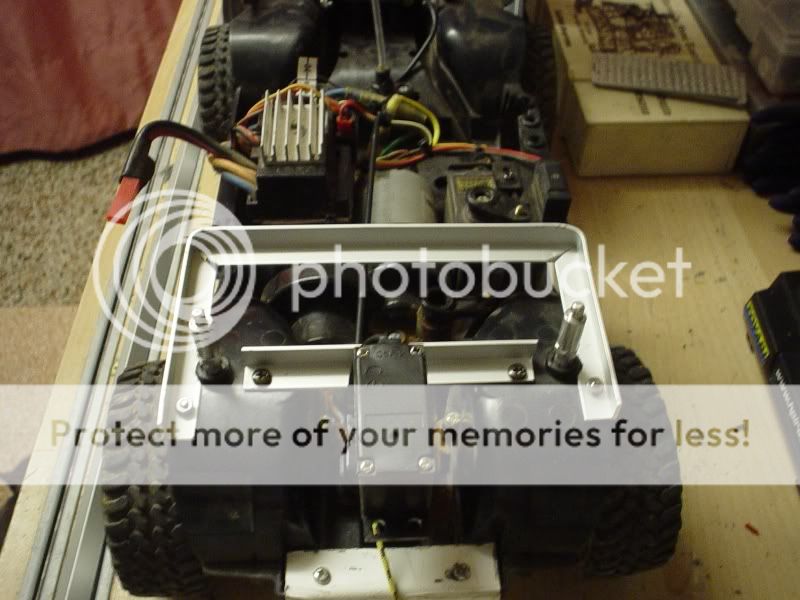

Cortamos la barra de aluminio y le habrimos los orificios para la sujecion tanto de la barra como del servo,en mi caso,mi chasis es el cc01 de Tamiya y la forma mas facil de sujetarlo es en los soportes de la suspencion,corte una barra de unos 9cm y perfore en los extremos 8cm de eje a eje mas los que sujetan el servo en el centro de la barra

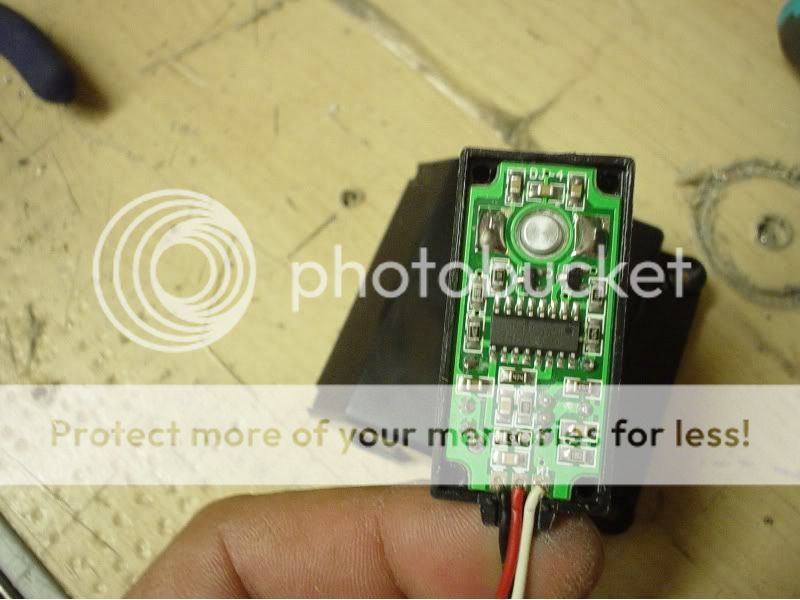

ahora nos metemos con la electronica,desoldamos el motor del cochecito de la placa que trae


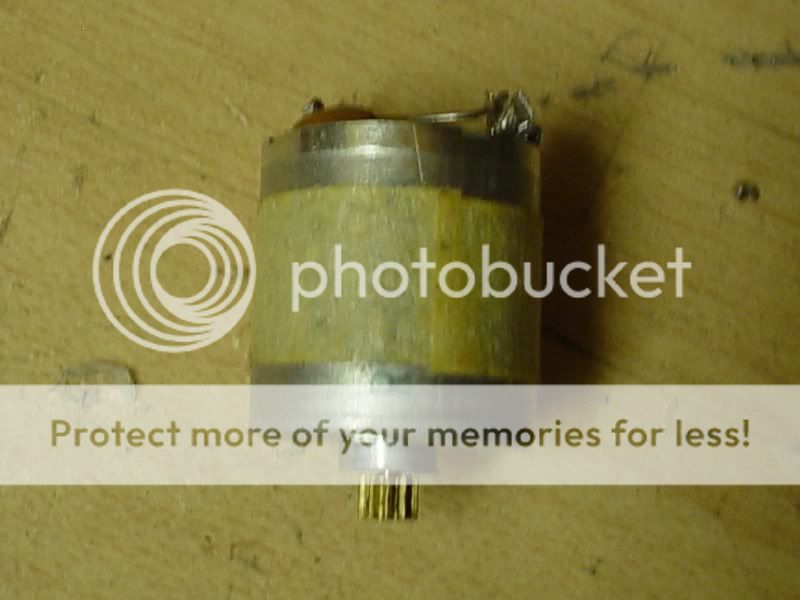

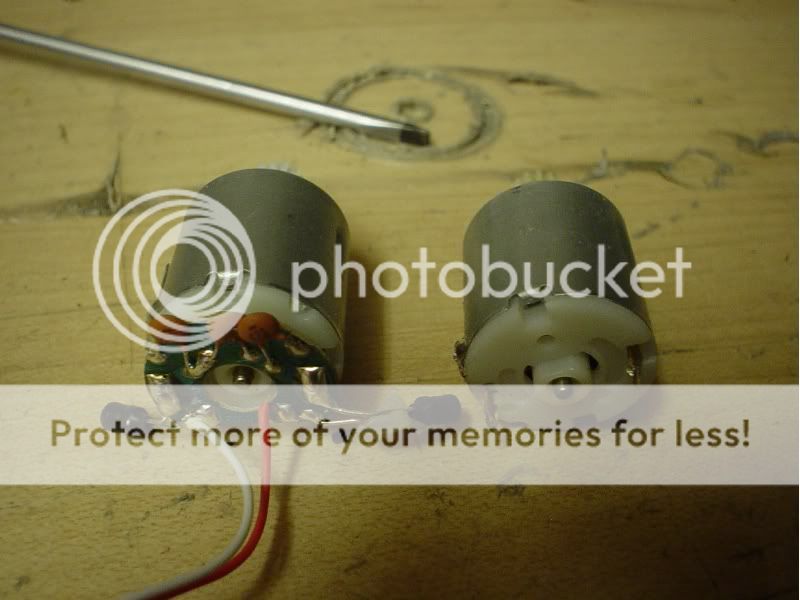

ahora desoldamos el motor del servo y nos quedara esto

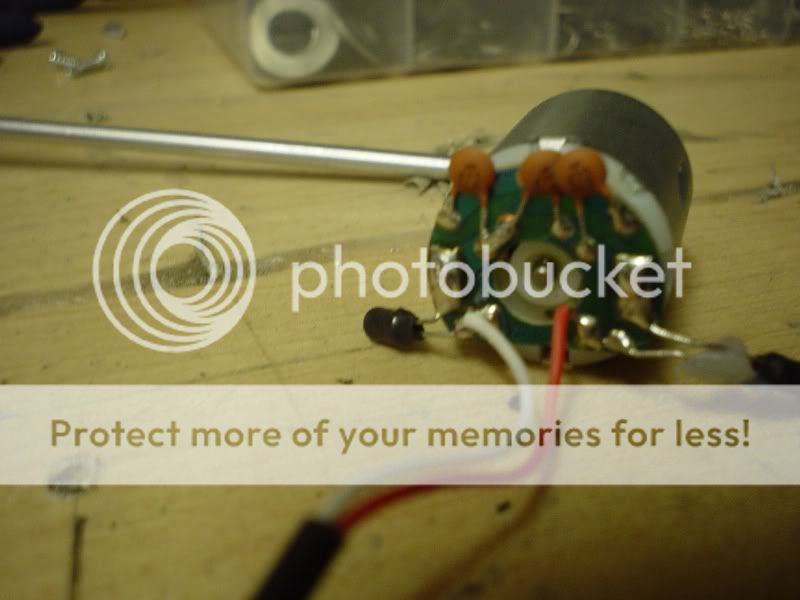

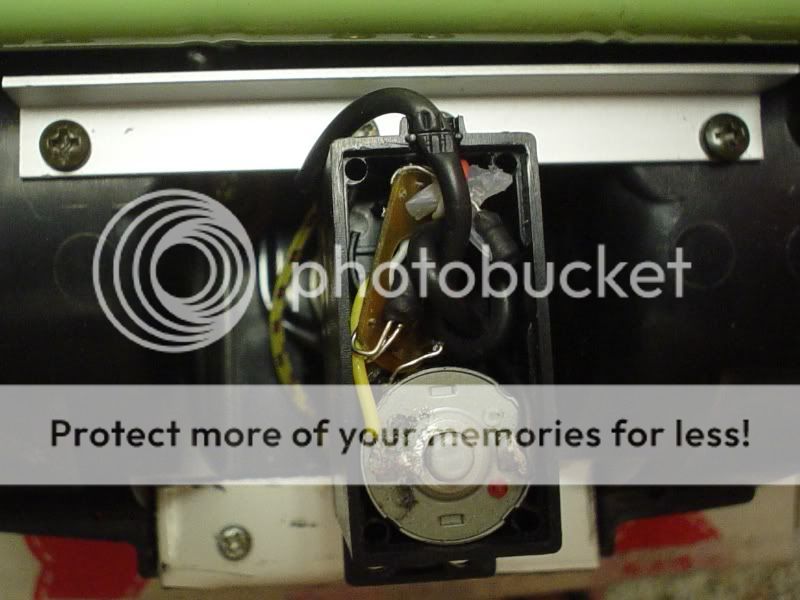

Soldamos unos cables a las patillas del motor del servo y a la placa del motor del cochecito,montamos el motor del servo en el servo y aprobechamos el resto del hueco que queda libre en el servo para introducir la placa y que quede todo bien posicionado y cubierto

ya tenemos el servo funcionando.,ahora toca hacer la polea donde enrrollar la cuerda,yo he aprobechado una polea de una emisora vieja que tenia por aqui pero podemos hacerla con un canutillo de hilo,tendria que quedarnos algo asi

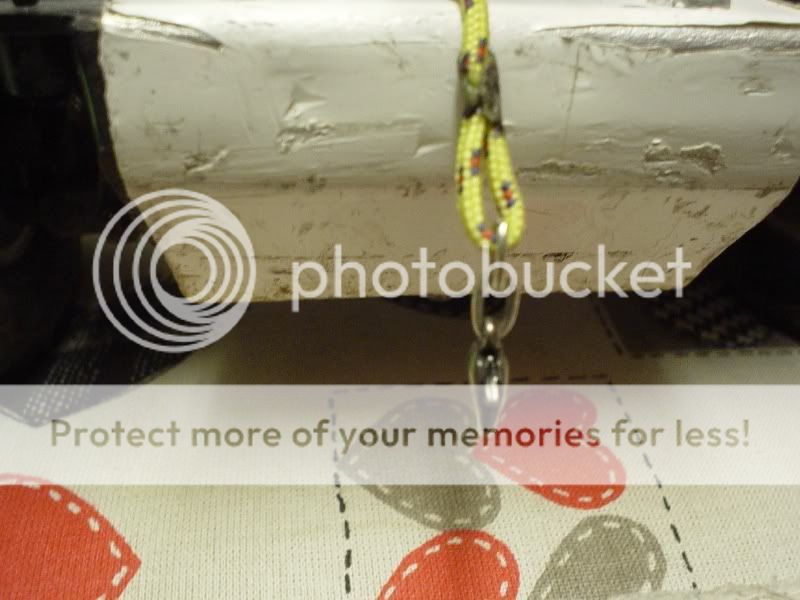

al final de la cuerda montamos el gancho

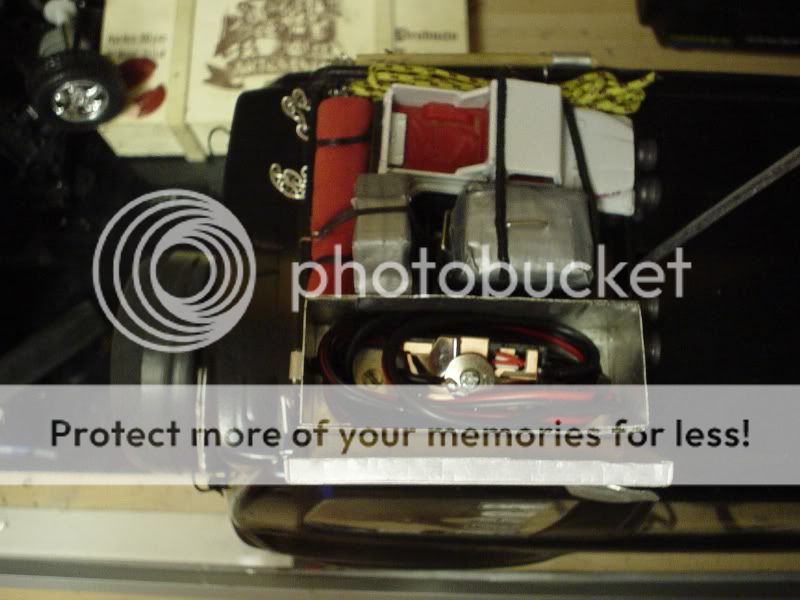

le hacemos un orificio a la carroceria para sacar el gancho del winch,yo le he puesto una chapita para que parezca algo mas real

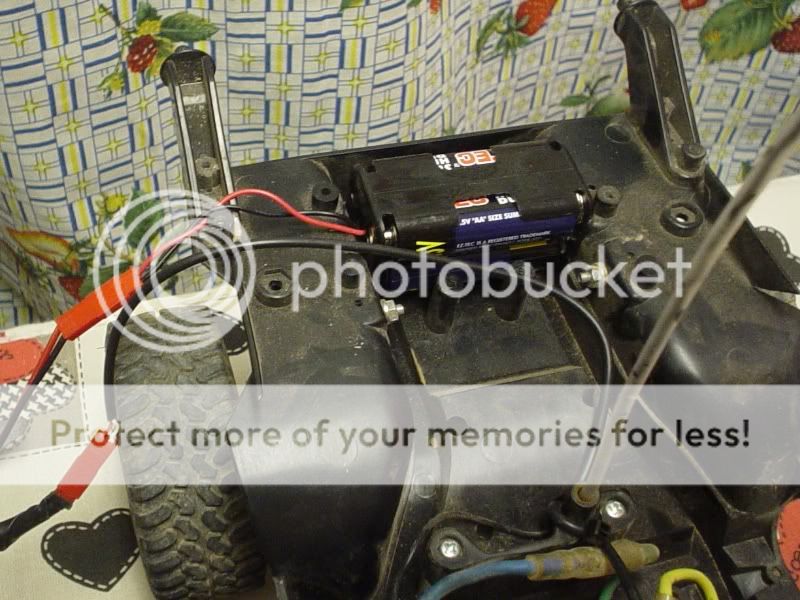

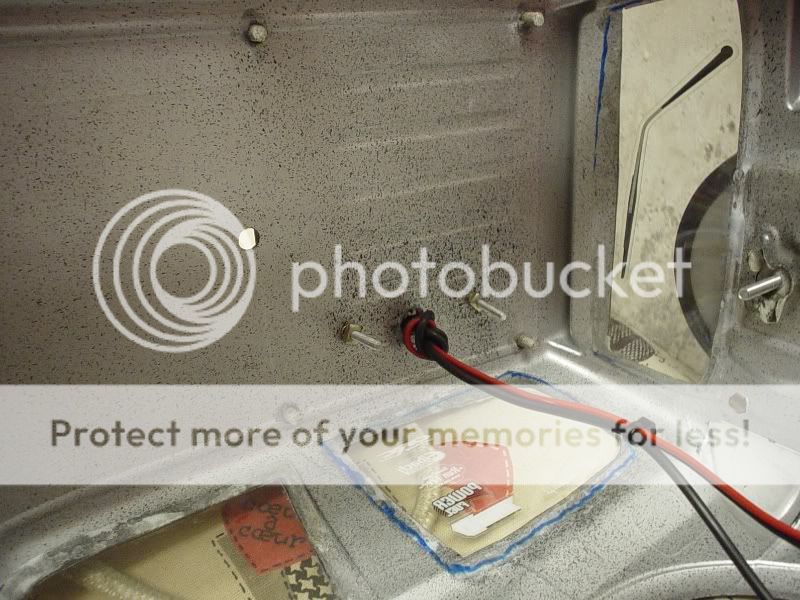

Para tener el cableado lo mas comodo posible he cortado el cable y le he puesto conectores para separar la carroceria del chasis con facilidad

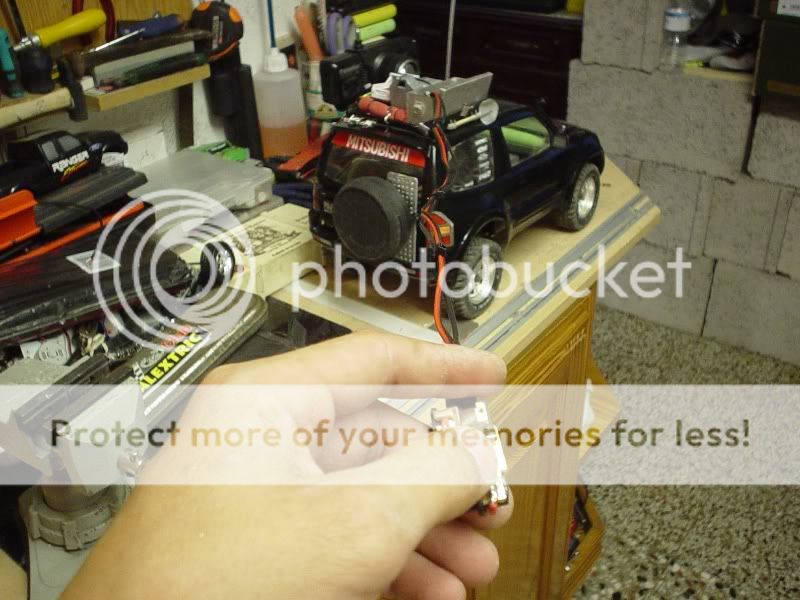

como el pulsador lo he puesto por fuera de la carroceria aprobechando una cajita que habia hecho para la baca,he alargado los cables de alimentacion y he montado un portapilas



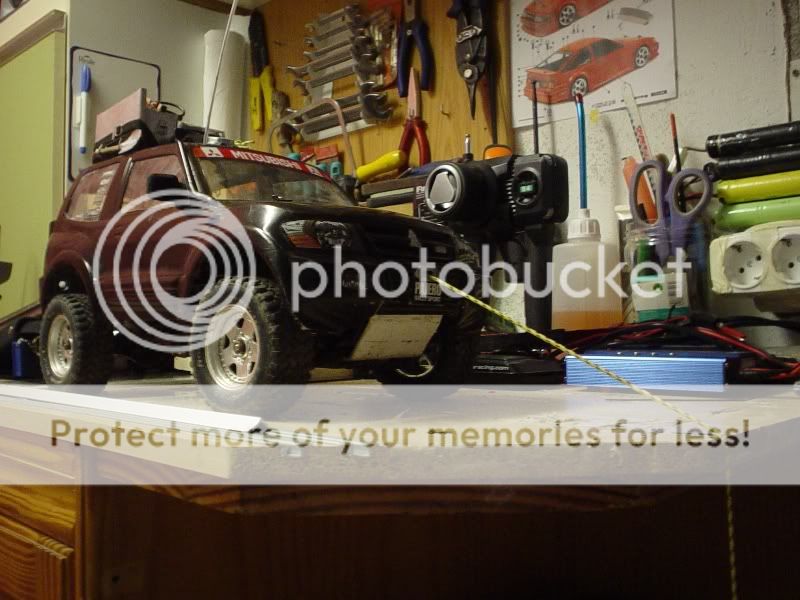

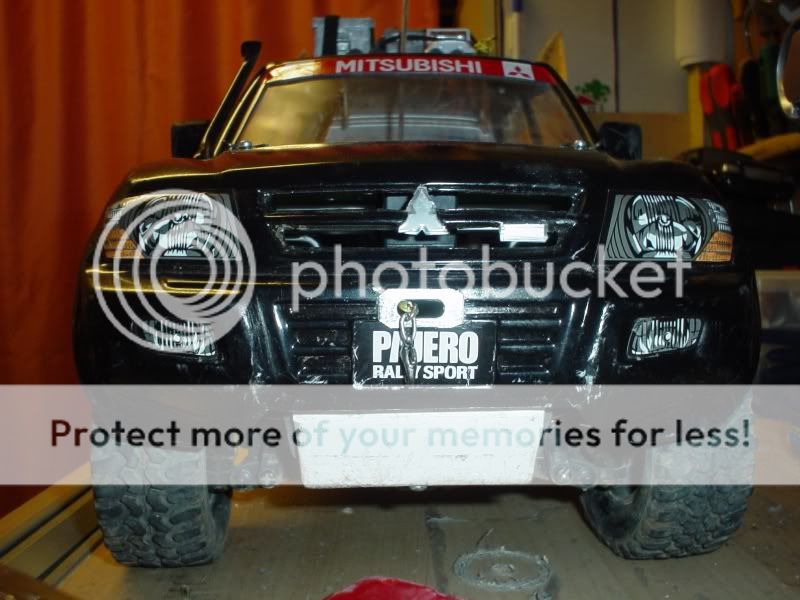

Este es el resultado final



Espero que os guste el invento y que os parezca practico y util,pronto pondre un video para que lo veais funcionar.
Saludos y manos a la obra

IUVI

Mensajes : 407
Fecha de inscripción : 01/07/2010
Edad : 38
Localización : Pozo Izquierdo/Gran Canaria

Ver perfil de usuario http://www.youtube.com/user/IUVI6912

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por mireradio22 el Vie Jul 16, 2010 4:00 pm

la verdad me parece que te quedo muy prolijo la idea ya era algo conocida pero no la habia viste en acción si tienes un videito para pasarnos
ejjeje pero muy prolijo!

mireradio22

Mensajes : 1161
Fecha de inscripción : 13/11/2009
Edad : 20
Localización : Buenos Aires - Argentina

Ver perfil de usuario http://adiccioncrawler.superforo.net

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por Martinciko el Vie Jul 16, 2010 6:37 pm

Buen brico!!!

Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por ESMIGAJONEN el Sáb Jul 17, 2010 8:44 am

bueno no... buenisimo... cheers

ESMIGAJONEN

Mensajes : 4388
Fecha de inscripción : 01/06/2009
Edad : 36
Localización : tenerife

Ver perfil de usuario http://fuertemaquina.superforo.net

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por sanchezdesign el Sáb Jul 17, 2010 10:46 am

eres un crack muy bueno si señor!!!

sanchezdesign

Mensajes : 1591
Fecha de inscripción : 16/02/2010
Edad : 30
Localización : Santa cruz de tenerife

Ver perfil de usuario http://pajerostrophy.wordpress.com  sanchezdesign.wordpress.com

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por MrLuchifer el Sáb Jul 17, 2010 12:03 pm

Buenisimo, ole esa imaginacion y esa maña.

MrLuchifer

Mensajes : 1476
Fecha de inscripción : 23/02/2010
Edad : 35
Localización : S/C de Tenerife

Ver perfil de usuario http://www.youtube.com/user/MrLuchifer

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por .oOo.KIKE.oOo. el Sáb Jul 17, 2010 12:36 pm

buenisimo!!! Twisted Evil
mejor explicado imposible Exclamation
veo que tu winch lleva cable de plasma.... jejejejje

.oOo.KIKE.oOo.

Mensajes : 1463
Fecha de inscripción : 23/01/2010
Edad : 36
Localización : Santa Cruz de Tenerife

Ver perfil de usuario http://www.youtube.com/user/benchejui

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por ikersofia el Sáb Jul 17, 2010 1:23 pm

Muy bien ese brico es muy ingenioso. Aunque un servo es barato y tambien funciona sin el canal de la emi, es una idea genial para aprobechar las cosas que se nos van quedando sin usar y utilizarlas para montar algo practico.

ikersofia

Mensajes : 726
Fecha de inscripción : 23/07/2009
Edad : 44
Localización : Castellón de la Plana

Ver perfil de usuario

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por IUVI el Dom Jul 18, 2010 12:45 am

Bueno chicos,muchas gracias por los piropos,os dejo un video un poco cutre(tengo que arreglar la videocamara ya)de como funciona el winch.
Nota muy importante,hay que poner pilas buenas porque las que he puesto para gravar el video por no ser no son ni alkalinas Embarassed

IUVI

Mensajes : 407
Fecha de inscripción : 01/07/2010
Edad : 38
Localización : Pozo Izquierdo/Gran Canaria

Ver perfil de usuario http://www.youtube.com/user/IUVI6912

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por .oOo.KIKE.oOo. el Dom Jul 18, 2010 2:15 am

yo creo q aprovado Wink lo q lo veo un poco flojo (no se si seran por las pilas) Wink

.oOo.KIKE.oOo.

Mensajes : 1463
Fecha de inscripción : 23/01/2010
Edad : 36
Localización : Santa Cruz de Tenerife

Ver perfil de usuario http://www.youtube.com/user/benchejui

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por IUVI el Dom Jul 18, 2010 2:17 am

son las pilas fijo,tengo que recargar pilas

IUVI

Mensajes : 407
Fecha de inscripción : 01/07/2010
Edad : 38
Localización : Pozo Izquierdo/Gran Canaria

Ver perfil de usuario http://www.youtube.com/user/IUVI6912

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por IUVI el Dom Jul 18, 2010 2:56 am

Acabo de probar el winch con otras pilas y he encontrado un pequeño fallo muy facil de subsanar

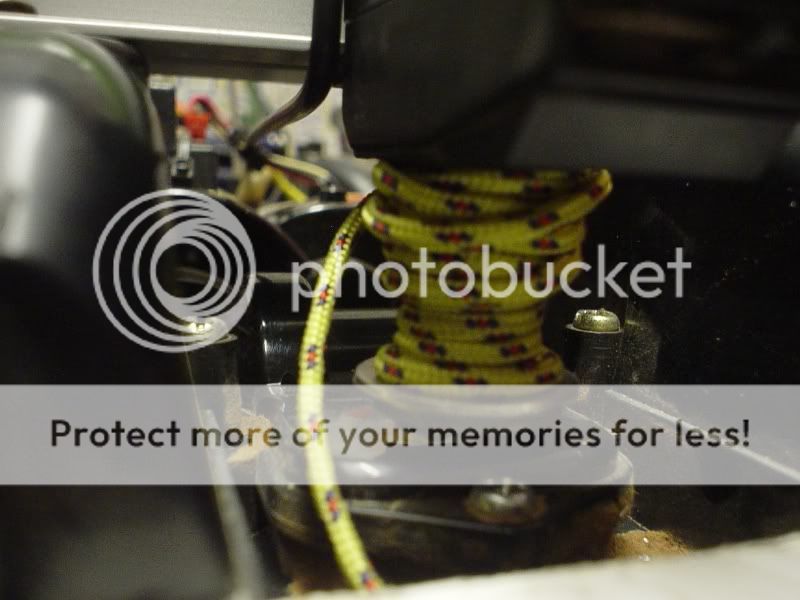

Si os fijais en la siguiente foto se ve que la cuerda se va amontonando en la parte alta de la polea,como yo no le puse un tope a la polea en ese lado sino que deje como tope el mismo servo la cuerda frena el movimiento,por ese motivo se ve en el video un poco mas flojo.Solucion,una arandela en la parte alta para hacer tope

IUVI

Mensajes : 407
Fecha de inscripción : 01/07/2010
Edad : 38
Localización : Pozo Izquierdo/Gran Canaria

Ver perfil de usuario http://www.youtube.com/user/IUVI6912

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por mireradio22 el Dom Jul 18, 2010 7:12 am

Ah pense que eran las pilas se veia flojo pero suerte qeu te avivaste!


Última edición por mireradio22 el Lun Sep 06, 2010 1:44 pm, editado 1 vez

mireradio22

Mensajes : 1161
Fecha de inscripción : 13/11/2009
Edad : 20
Localización : Buenos Aires - Argentina

Ver perfil de usuario http://adiccioncrawler.superforo.net

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por rockcrawlingargentina el Dom Jul 18, 2010 12:37 pm

Espectacular, intentaremos hacer algo parecido para la redcat. Gracias por compartirlo.

rockcrawlingargentina

Mensajes : 222
Fecha de inscripción : 08/07/2010
Edad : 44
Localización : Buenos Aires Argentina

Ver perfil de usuario http://www.rockcrawlinargentina.blogspot.com

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por AbeLoKO el Dom Jul 18, 2010 11:43 pm

Muy buen tutorial si señor y el wich por ser artesnal tampoco te ha quedado nada mal, te felicito cheers

AbeLoKO

Mensajes : 201
Fecha de inscripción : 02/07/2010
Edad : 20
Localización : La Secuita (cataluña)

Ver perfil de usuario

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por MrLuchifer el Dom Jul 18, 2010 11:48 pm

Si es que queda mejor que uno comprado, camuflado por dentro del coche.

MrLuchifer

Mensajes : 1476
Fecha de inscripción : 23/02/2010
Edad : 35
Localización : S/C de Tenerife

Ver perfil de usuario http://www.youtube.com/user/MrLuchifer

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por Peyasgt el Mar Jul 20, 2010 7:58 am

si funciona bien o no es otra cosa, pero como brico te felicito tio! bien explicado. Very Happy

Peyasgt

Mensajes : 63
Fecha de inscripción : 04/06/2010

Ver perfil de usuario

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por rockcrawlingargentina el Dom Jul 25, 2010 2:48 am

Les consulto: en mi caso tengo una redcat rs10, la misma viene equipada con un radio de 3 canales y el receptor es de 4. podria hermanar un canal para usar el winch con un canal?

rockcrawlingargentina

Mensajes : 222
Fecha de inscripción : 08/07/2010
Edad : 44
Localización : Buenos Aires Argentina

Ver perfil de usuario http://www.rockcrawlinargentina.blogspot.com

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por IUVI el Dom Jul 25, 2010 2:52 am

si que puedes

IUVI

Mensajes : 407
Fecha de inscripción : 01/07/2010
Edad : 38
Localización : Pozo Izquierdo/Gran Canaria

Ver perfil de usuario http://www.youtube.com/user/IUVI6912

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por rockcrawlingargentina el Dom Jul 25, 2010 11:16 am

Explicenme, porfavor!

rockcrawlingargentina

Mensajes : 222
Fecha de inscripción : 08/07/2010
Edad : 44
Localización : Buenos Aires Argentina

Ver perfil de usuario http://www.rockcrawlinargentina.blogspot.com

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por .oOo.KIKE.oOo. el Dom Jul 25, 2010 11:24 am

rockcrawlingargentina escribió:Explicenme, porfavor!

coje el servo y lo abres, en la piñoneria hay un cilindro "tope" que es lo que hace que el servo se detenga..... quitalo. vuelve a montar el servo y cierralo. ahora coje el cable del servo y enchufalo en el receptor (en algun canal libre) y ya lo tienes.. Wink

rapido, facil, comodo, y para toda la famila Laughing

un saludo bounce

.oOo.KIKE.oOo.

Mensajes : 1463
Fecha de inscripción : 23/01/2010
Edad : 36
Localización : Santa Cruz de Tenerife

Ver perfil de usuario http://www.youtube.com/user/benchejui

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por IUVI el Dom Jul 25, 2010 11:26 am

explicacion simple,rapida y precisa,si señor

IUVI

Mensajes : 407
Fecha de inscripción : 01/07/2010
Edad : 38
Localización : Pozo Izquierdo/Gran Canaria

Ver perfil de usuario http://www.youtube.com/user/IUVI6912

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por MrLuchifer el Lun Jul 26, 2010 4:31 am

Te falto lo de rico rico y con mucho fundamento.

MrLuchifer

Mensajes : 1476
Fecha de inscripción : 23/02/2010
Edad : 35
Localización : S/C de Tenerife

Ver perfil de usuario http://www.youtube.com/user/MrLuchifer

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por patanegra el Jue Oct 21, 2010 9:05 am

Hoy me he puesto y en un ratillo y con algo de paciencia, me he hecho yo un Winch artesanal con un servo Towerpro 995, pero yo directamente he aprovechado la electrónica del servo, sólo he tenido que ponerle el tambor y trastear dentro del servo para quitarle el tope, y ya está, lo he probado en la mesa de trabajo cogiendo una de mis motos en peso, y ni se inmuta. Que brico más fácil, ahora sólo falta dónde ponerlo, y ajustarlo en el tercer canal de la emisora, y a subir por sitios dificiles.

patanegra

Mensajes : 1090
Fecha de inscripción : 12/07/2010
Edad : 43
Localización : Rubí - Barcelona

Ver perfil de usuario

Volver arriba Ir abajo

Re: Fabricacion de Winch manual

Mensaje por IUVI el Jue Oct 21, 2010 1:24 pm

jeje,yo lo hice asi porque no tenia una emi con tres canales y ahora que la tengo no me apetece cambiar,me gusta como esta.
