Brico Remolque para Escalas

Ver el tema anterior Ver el tema siguiente Ir abajo

Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 4:54 am

HOLA AMIGOS......jajajajaja, vamos hoy con un brico para fabricarnos un remolque y necesitaremos....................

TUBO CUADRADO MACIZO DE 10X10
"U" DE ALUMINIO DE 10X15
"U" DE ALUMINIO DE 10X10
PLANCHA DE ALUMINIO DE 1'5MM
TUBO DE ALUMINIO HUECO DIAM. 4
REMACHES Y REMACHADORA
TORNILLERÍA
1 EJE DELANTERO DE COCHE DE PISTA (EJEMPLO) TS4n DE THUNDER TIGER COMPLETO CON SUSPENSIÓN.

Y A EMPEZARRRRRRRR.

Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 4:58 am

pues que hace años que estoy preparando este barco pues es hora, de fabricar un remolque pa mis escalas, a lo valiente, sin planos ni leches, asi que esta tarde he ido al Leroy a pillar aluminios y ya he empezado, os ire poniendo fotos, no tengo ni idea de donde me he metido pero por lo menos estare entretenido algunas tardes y sobre todo noches.

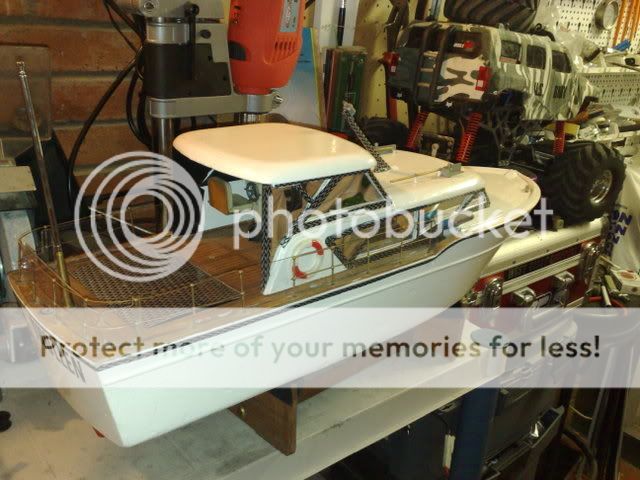

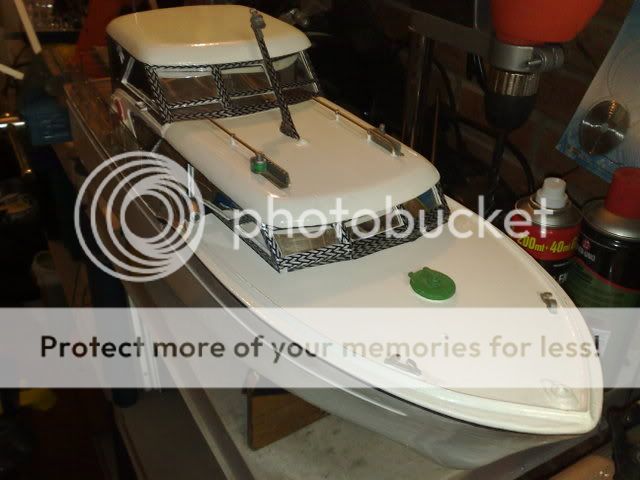

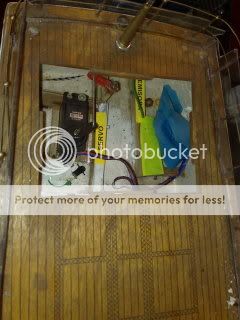

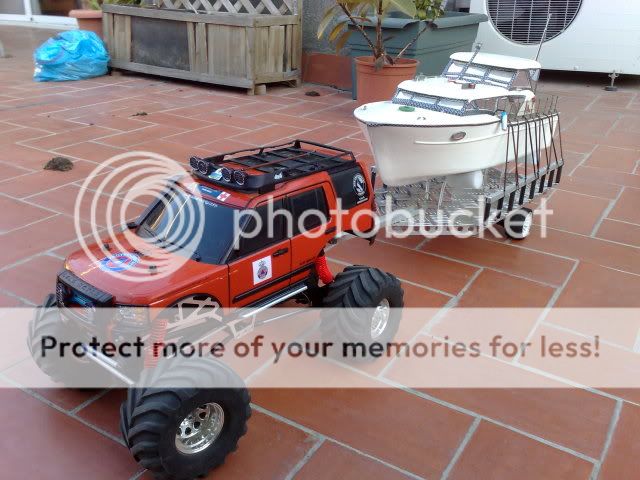

Esta foto es del Barco casi terminado, desgraciadamente no he ido haciendo fotos del proceso de construcción del barco y ahora me arrepiento, ya que ha sido completamente artesanal.




Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 4:59 am

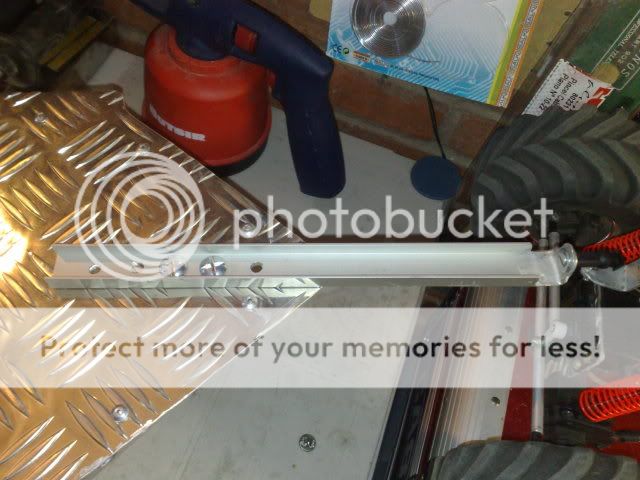

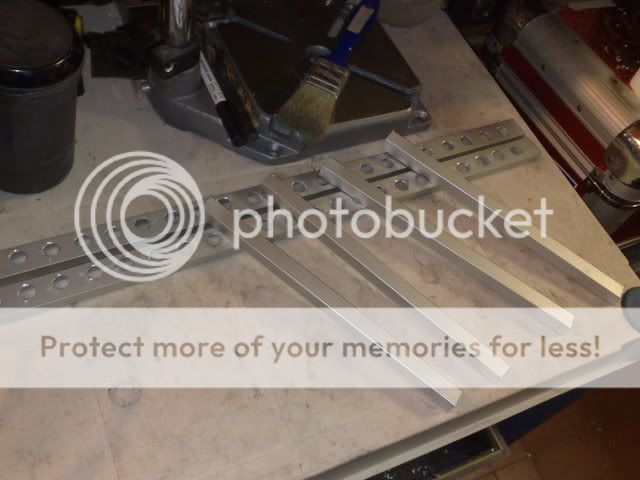

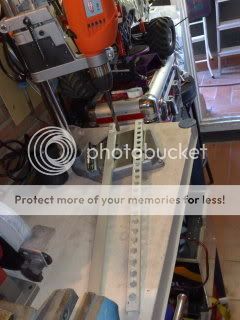

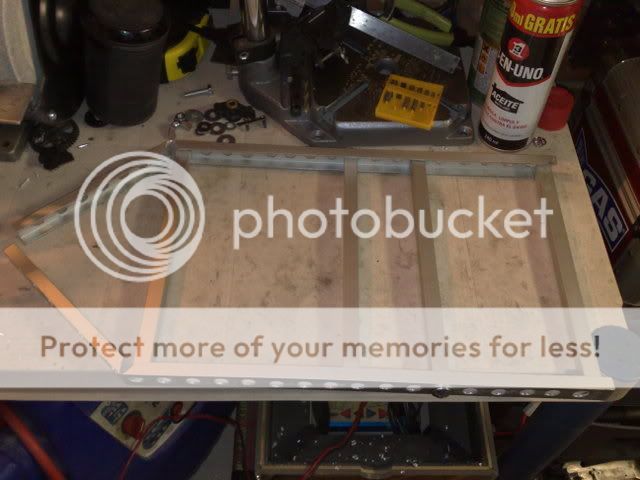

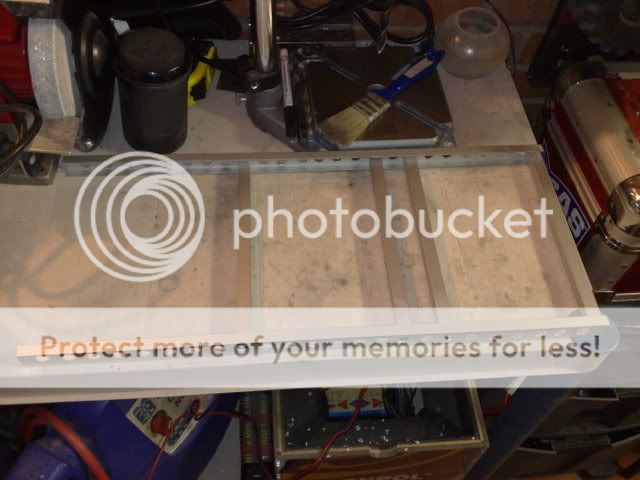

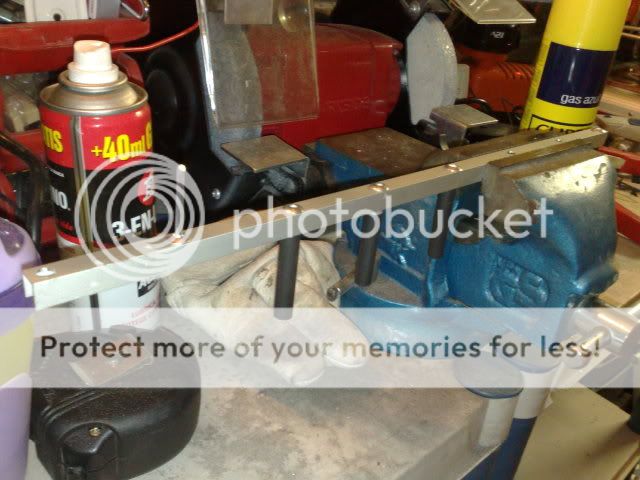

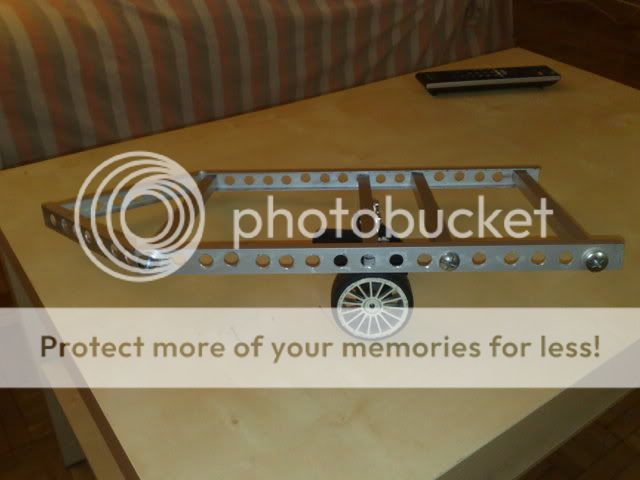

Lo he taladrado y he cortado 4 nucleos de aluminio mazizos, ya que he calculado que remolque más barco puede irse a los 5 kg y necesito el chasis fuerte y largo para poder meterlo por la rampa hasta el lago y simplemente cambiando de canal en la emisora pasas a pilotar el barco.

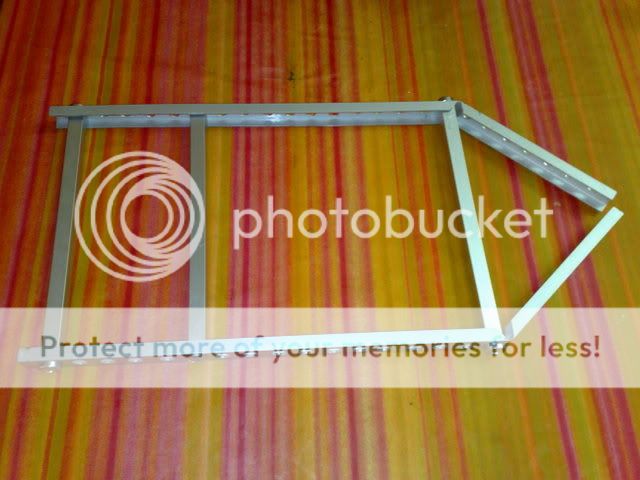

Empieza la fiesta.




Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:02 am

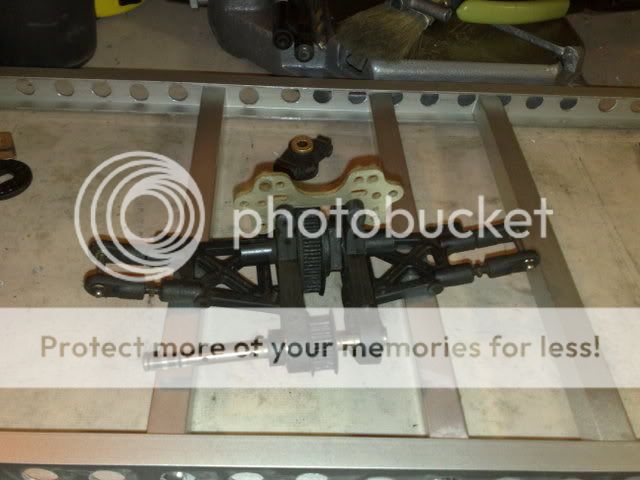

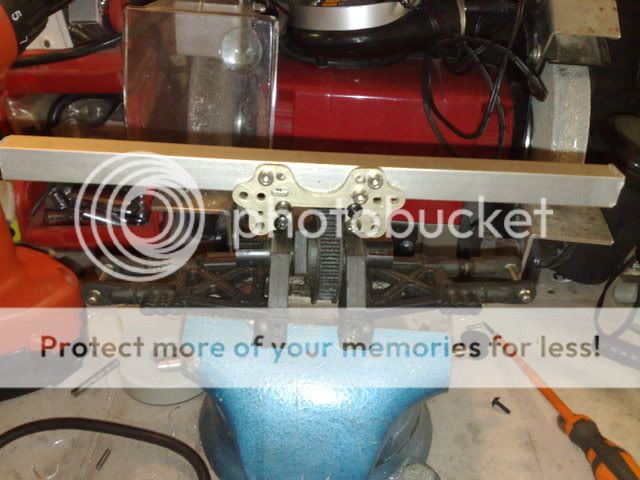

Como va a tener que soportar tanto peso, he pensado en poner un eje trasero de un Thunder Tiger con diferencial (desbloqueado) para que cuando arrastre el coche tenga buen comportamiento, este remolque tiene que ser polivalente para transportar el barco y hay que incluir una rampa para cuando transporte otros vehiculos.

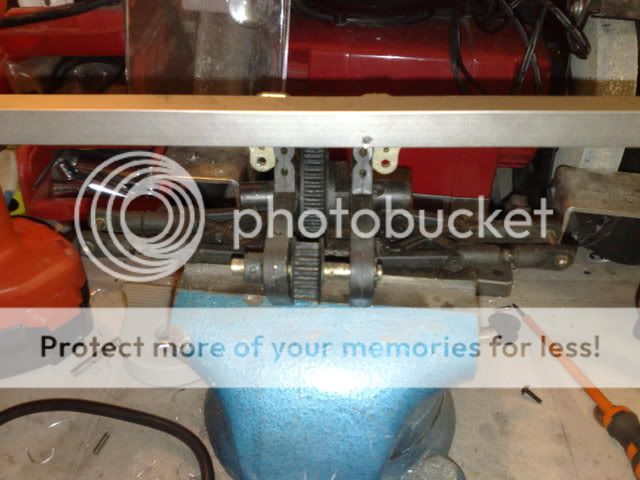

Detalles del eje trasero con diferencial por cardan.



Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:04 am

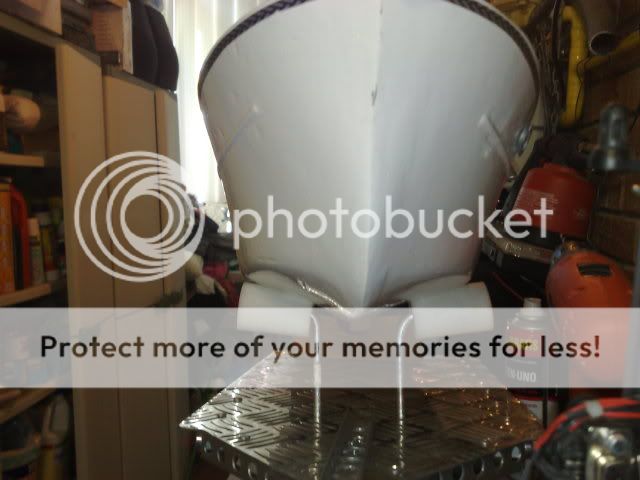

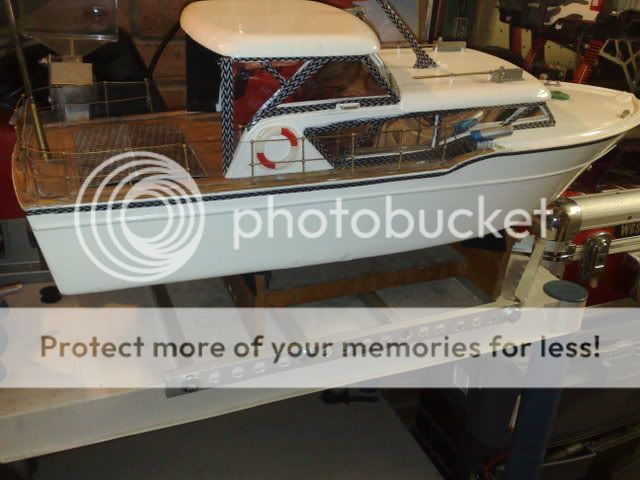

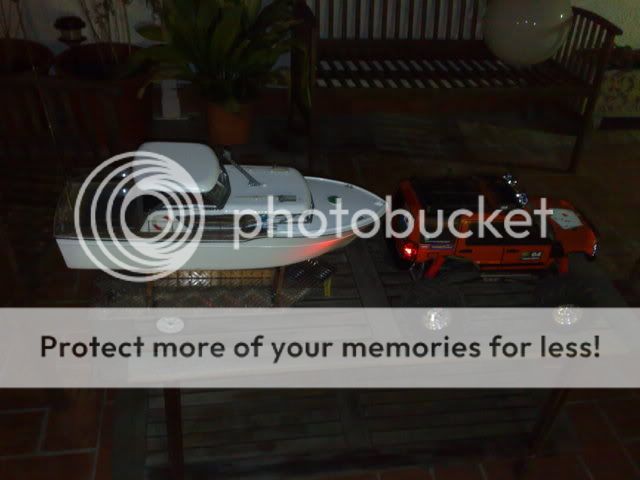

Aqui un detalle del barco situado encima del chasis para saber cuanto suelo de aluminio hay que poner para llevar el barco, de momento he calculado que el remolque va a a medir unos 65cms de largo y 23,5cm de ancho.

Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:07 am

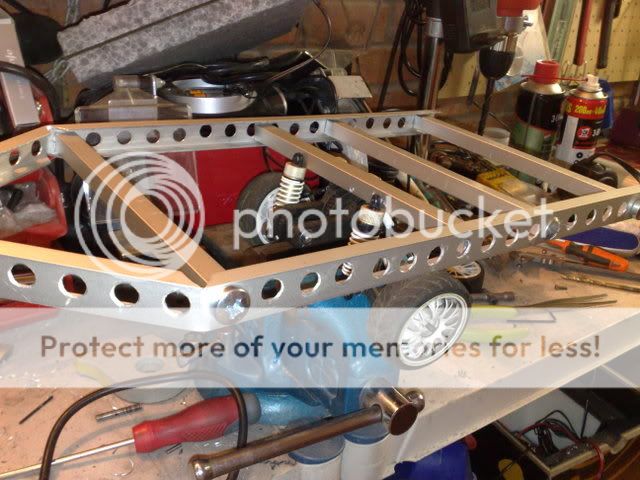

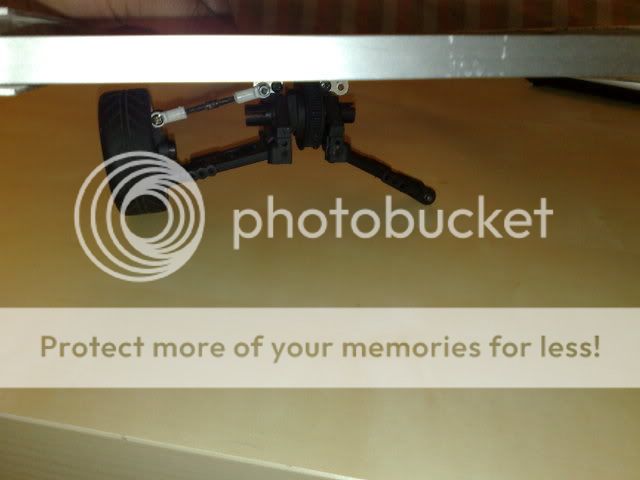

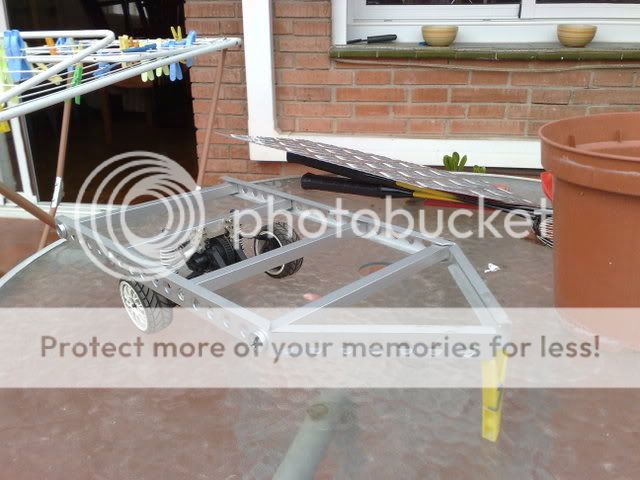

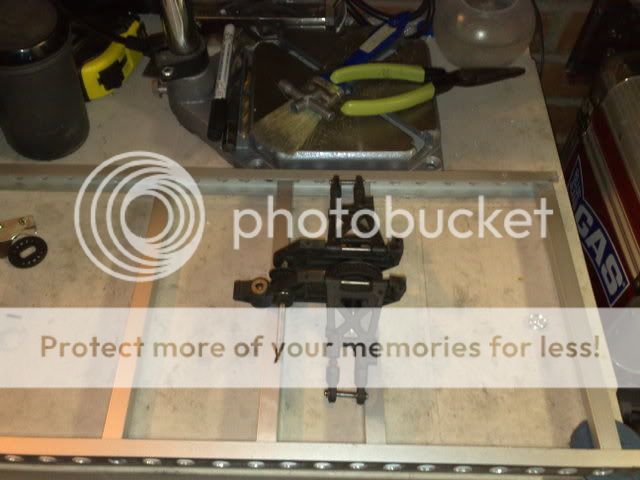

ya he colocado el eje con diferencial, y 2 links para fijar el eje, por el ancho no está mal ya que he conseguido 20cm aprox(tengo que medirlo).

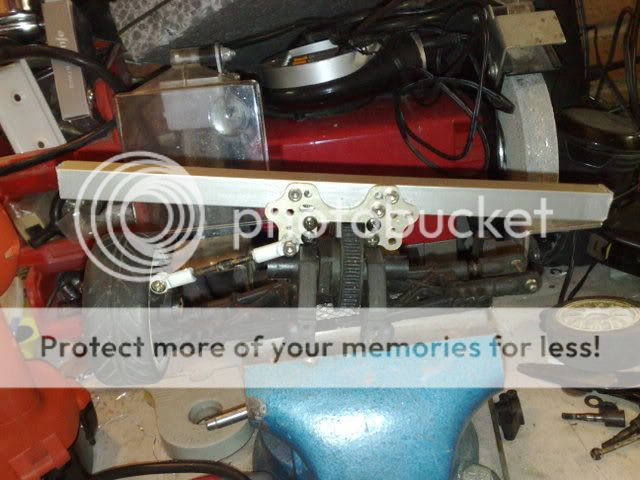

Aqui he ajustado el eje a una de las barras mazizas del chasis.





Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:09 am

Tengo dudas en si le hago doble eje, de momento lo dejaré con 1 y espacio suficiente por si se tercia poner el otro.







Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:12 am


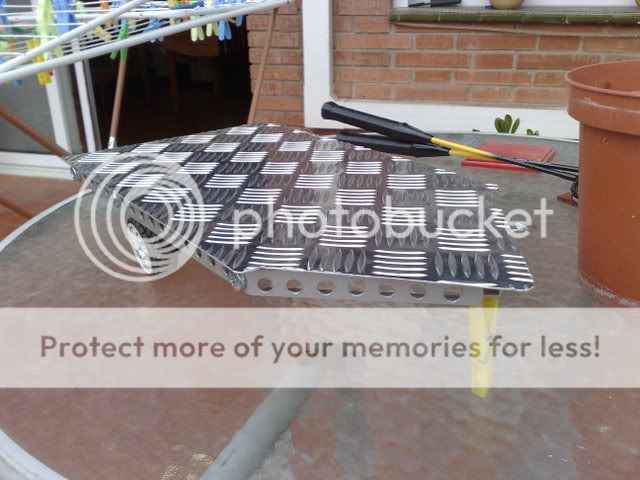

Ya he cortado el suelo es de 0'3mm bastante grueso y solido

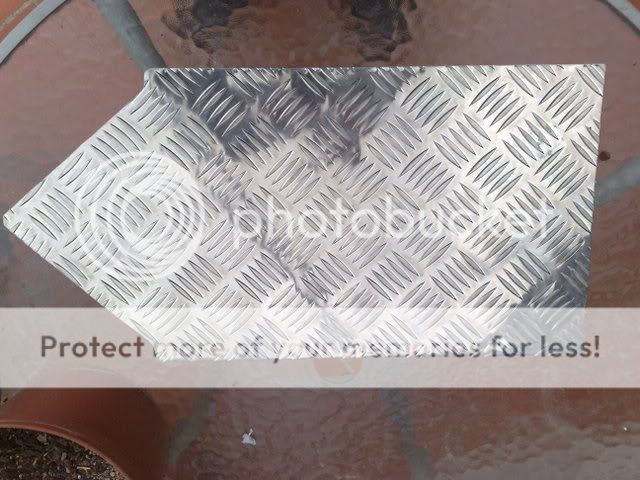

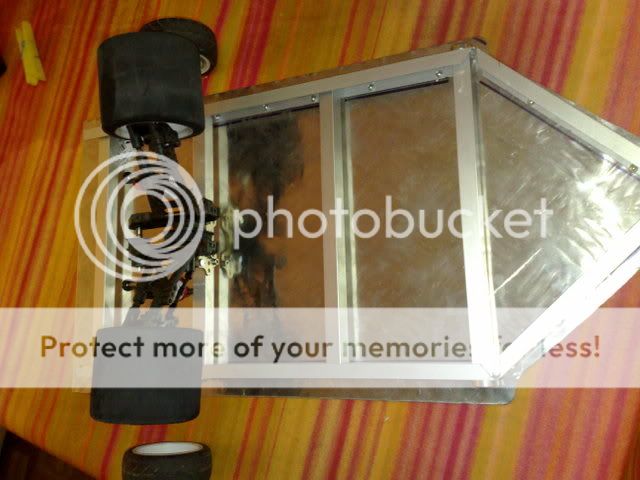

Aqui la plancha super puesta preparada para anclar.

Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:15 am

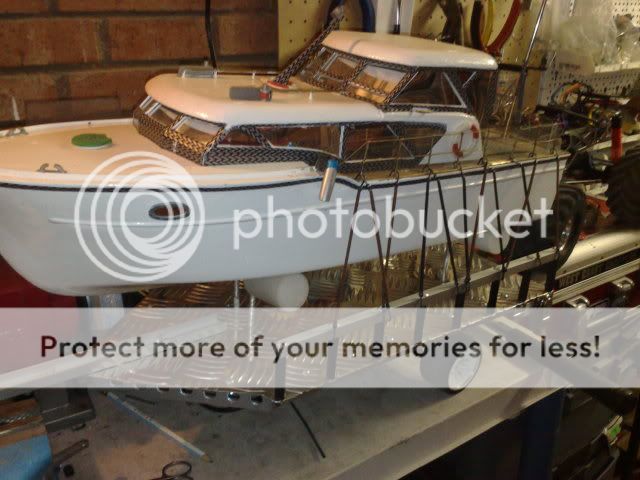

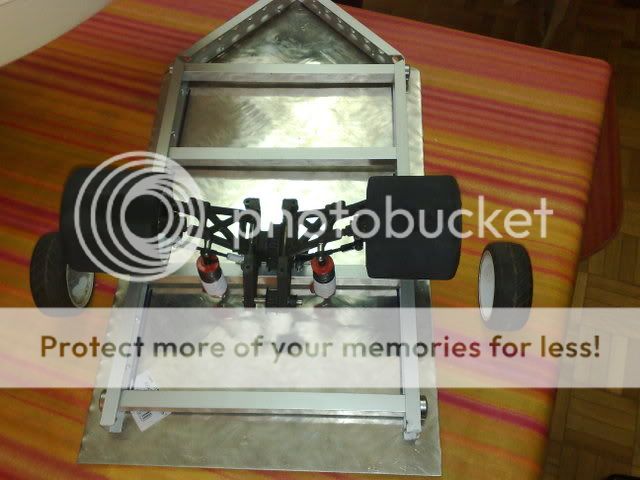

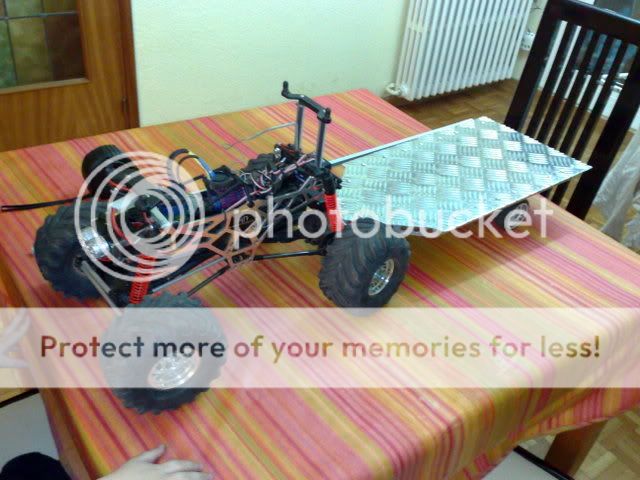

A solucionar varios problemas, 1º, el peso de la plancha + el barco unden las suspensiones, las he puesto con doble muelle pero las ruedas se clavan al chasis, por lo cual he cambiado ruedas y le he puesto unas del serpent 1/8 de pista muy anchas, con ellas gano altura y mejora un pelin, pero veo que voy a tener que probar a poner doble suspensión (dos por cada lado), por otro lado tengo el inconveniente del peso que trasmite al coche tendré que endurecer mucho las suspensiones traseras para que el Escala no se clave de atrás, sigo poniendo fotos.



ç

Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:17 am

Mas fotos.





Alguno va a salir de mi hasta el gorro con tanta foto, jejeje.

Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:19 am

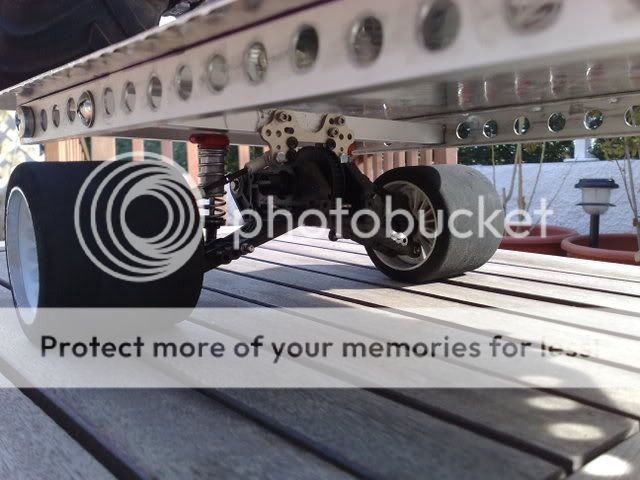

Aqui se ven mejor las ruedas del serpent, esteticamente gana muchisimo y si corrijo el tema de pesos, me puedo ahorrar el 2º eje, seguire probando.



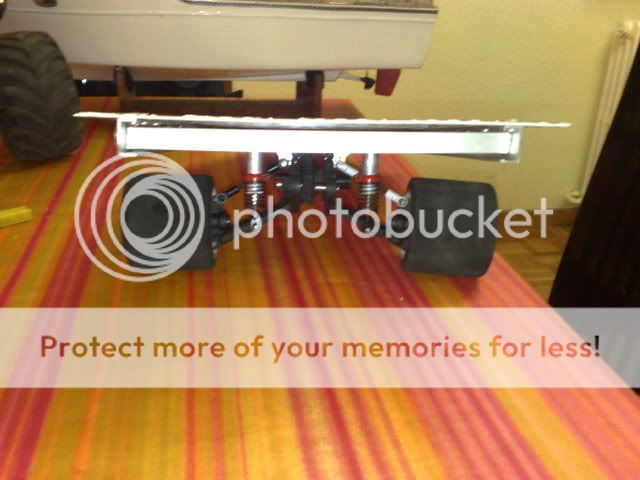

En esta foto se aprecia la diferencia de ancho de los neumaticos de 1/10 a los del 1/8.


Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 5:28 am

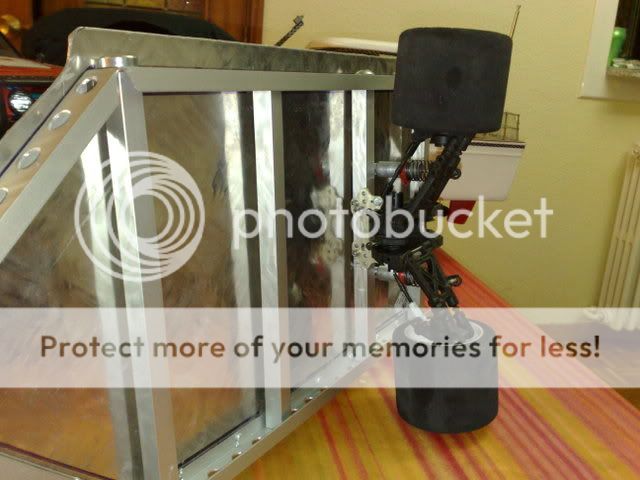

según las pruebas que he realizado he visto la siguiente conclusión, el barco le da una altura (má¡s que la del coche) y sube peligrosamente el centro de gravedad en el remolque, como bién has visto mi WK con el Brushles tiene una vena agresiva que hace que a veces sobre asfalto vuelque, pues bien las pruebas realizadas con ese ancho de neumatico a giros fuertes ni se dobla y ni se inmuta por lo cual no corro el riesgo de vuelco con barco, además he solucionado el problema de suspensión y es muy estable, no obstante necesito que lo veas para darme ese toke que tu tienes socio.


He puesto unos muelles cojonudos simplemente los he cortado un poco y Eurekaaa!!


Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por .oOo.KIKE.oOo. el Lun Jul 12, 2010 5:43 am

eyyy vaya curro!!! ese barco esta guapisimo tio!! una pena que no fotografiases el proceso de fabricacion Twisted Evil
yo el remolque lo haria de 2 ejes para q se repartan mejor el peso y no se unda el culo del coche Wink..... pro los 2 ejes los pondria juntos y atras, ya q si lo pones delante tendria q tener direccion...

.oOo.KIKE.oOo.

Mensajes : 1463
Fecha de inscripción : 23/01/2010
Edad : 36
Localización : Santa Cruz de Tenerife

Ver perfil de usuario http://www.youtube.com/user/benchejui

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por mireradio22 el Lun Jul 12, 2010 7:46 am

la verdad el remolque esta genial tenes mucha maña con esto ejje y luego hacerlo para auto muy buena idea esta hermoso
yo pienso hacer uno en forma de caja echo de madera de 3mm y veamos que sale jejej algo como el de elaguila!

mireradio22

Mensajes : 1161
Fecha de inscripción : 13/11/2009
Edad : 20
Localización : Buenos Aires - Argentina

Ver perfil de usuario http://adiccioncrawler.superforo.net

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 7:53 am

Si tio una pena, lo empecé hace 4 años y aún no está terminado, con esto del Crawler y todos los proyectos empezados buf me dá pereza, pero es cuestión de animarme un día y meterlo en el pantano a ver como navega.

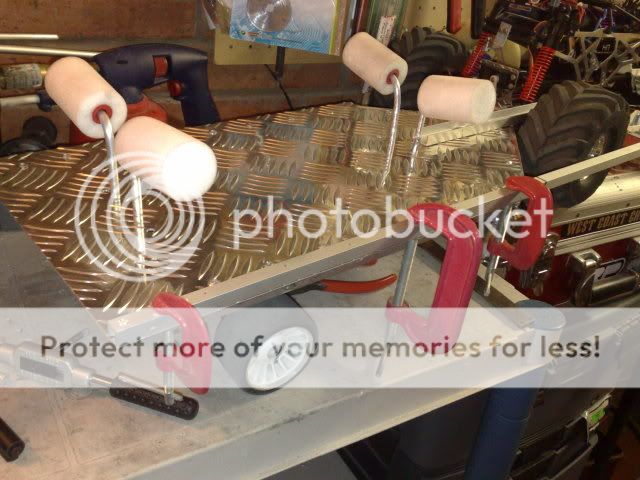

Venga más fotos.







Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 7:59 am

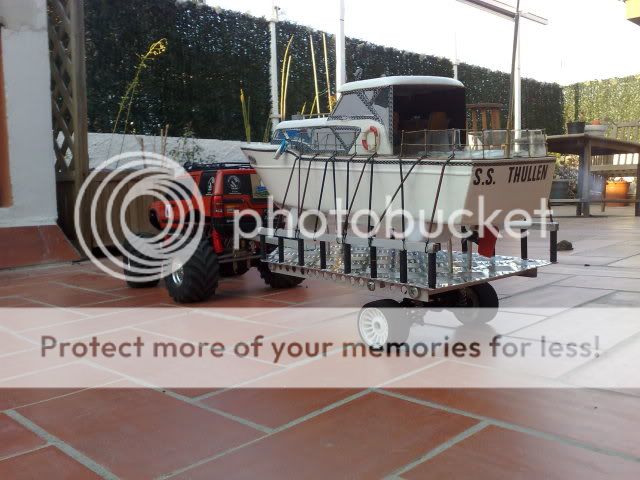

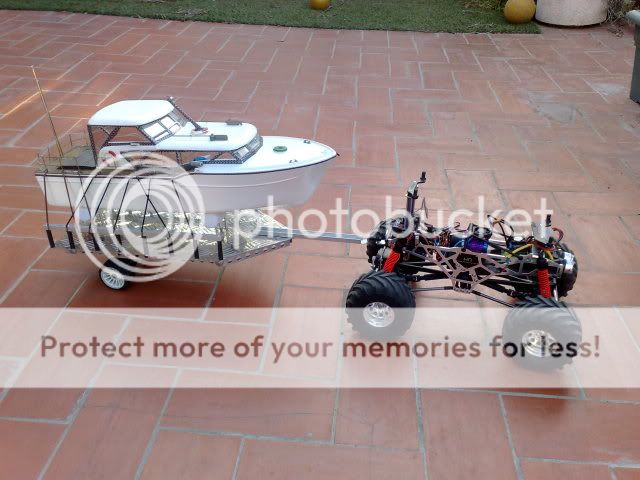

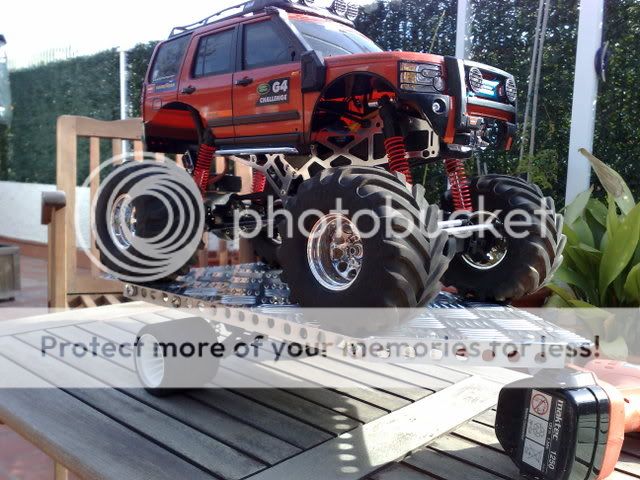

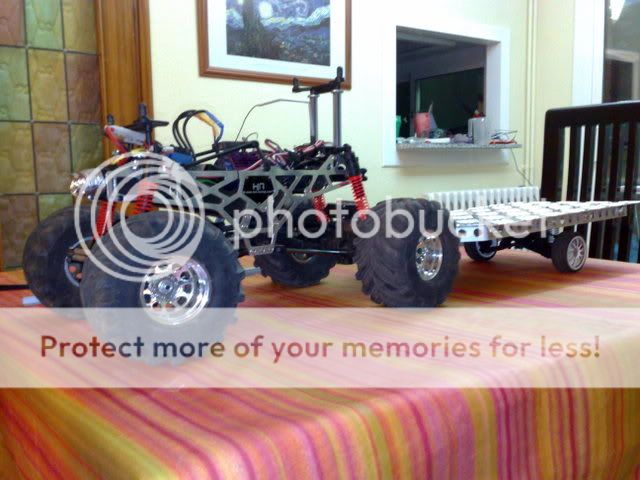

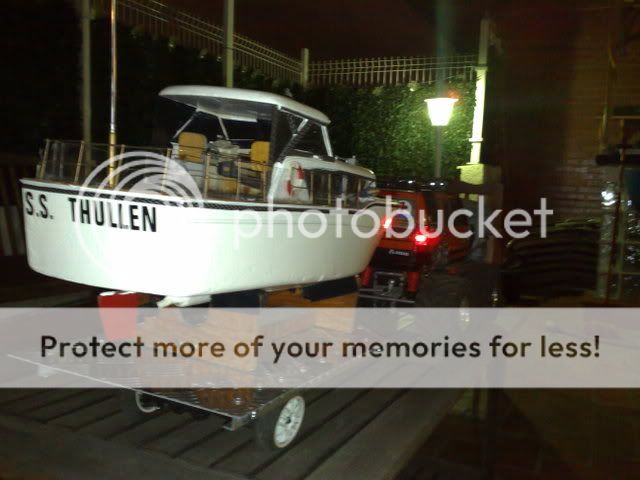

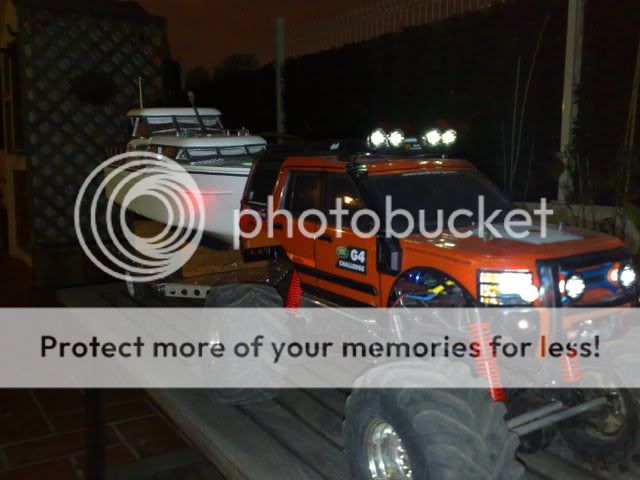

ya falta muy poquito y pronto a meterlo al agua a ver como se porta el remolque en el agua, de momento he puesto el coche a todo lo que dá y no ha hecho mención de volcar, he endurecido los muelles del WK y se comporta impresionantemente bién, ahora tengo que preparar la rampa para poder llevar coches también (servicio grua pa amortizar la inversión del carro) jajajaja, bueno ahí­ van esas fotos.



Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Lun Jul 12, 2010 8:04 am






Y.......esooo es todo amigooooos

Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por ESMIGAJONEN el Lun Jul 12, 2010 8:17 am

que guapo tio... el punto seria que lo hicieras de los guardacostas y como cabeza tractora el sheriff landy... Laughing

ESMIGAJONEN

Mensajes : 4388
Fecha de inscripción : 01/06/2009
Edad : 36
Localización : tenerife

Ver perfil de usuario http://fuertemaquina.superforo.net

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por rockcrawlingargentina el Lun Jul 12, 2010 10:19 am

Increiblemente excelente, felicitaciones y me has dado una idea pefecta para mi proyecto.

rockcrawlingargentina

Mensajes : 222
Fecha de inscripción : 08/07/2010
Edad : 44
Localización : Buenos Aires Argentina

Ver perfil de usuario http://www.rockcrawlinargentina.blogspot.com

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por .oOo.KIKE.oOo. el Lun Jul 12, 2010 10:50 am

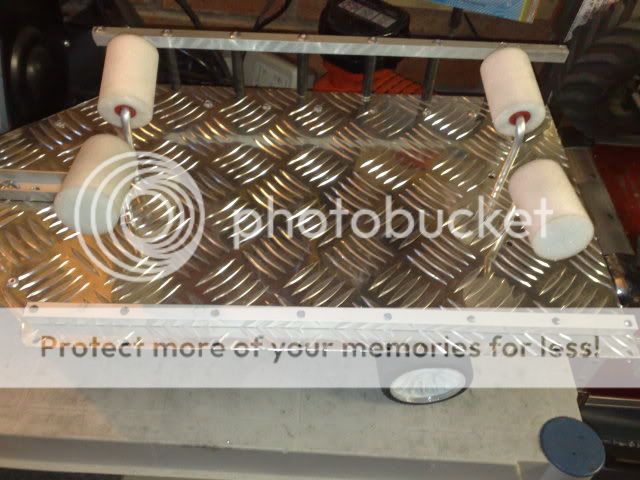

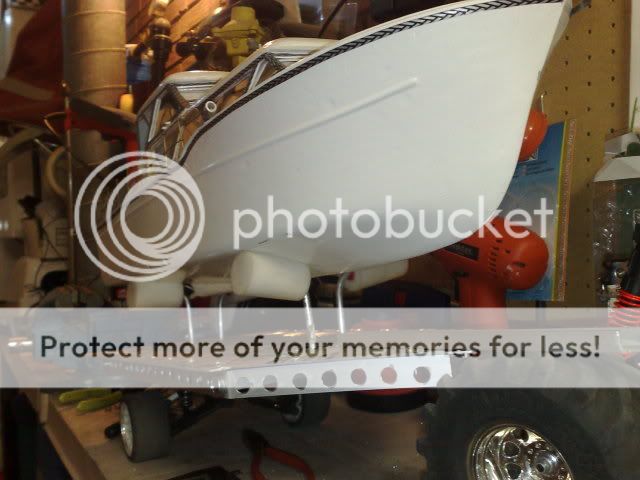

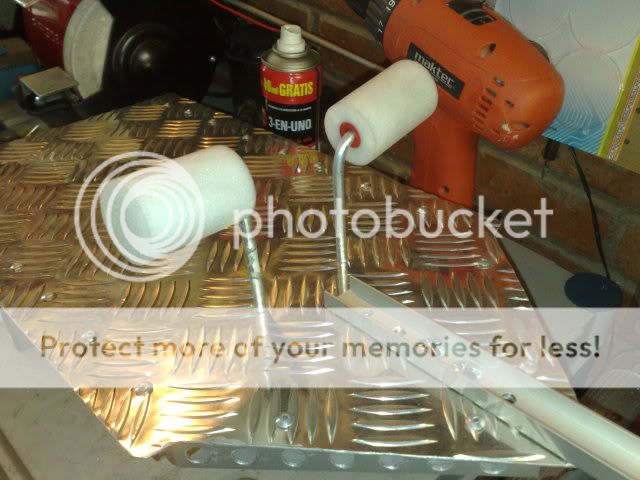

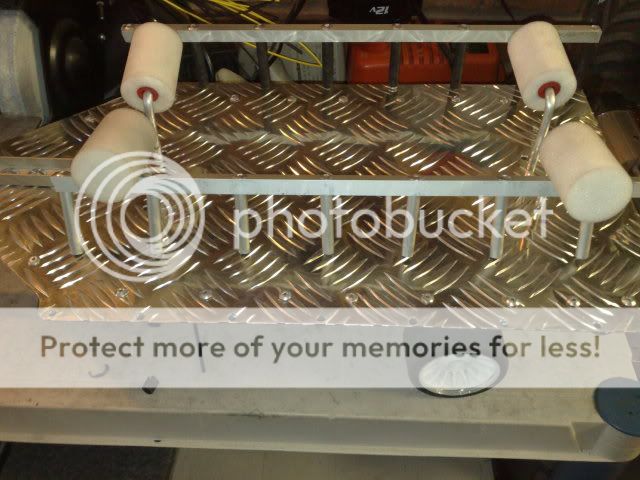

ohhhhh tio q bueno, con los rodillos!!! no se me hubiese ocurrido la verdad, muy bueno... pro creo q los tendrias que poner un poco mas a ras del suelo del remolque, teniendo en cuenta de q la linea de flotacion del barco esta un pelin mas abajo q el techo del discovery, tendras q sumergir el coche casi por completo para lograr q el barco llege a flotar Wink una cosa q haria seria intentar desgastar un poco la espuma de los rodillos para q estos sean un poco menos gordos y luego recortaria un poco los postes de los mismos, asi consegirias tener el casco del barco practicamente a ras del remolque Wink

.oOo.KIKE.oOo.

Mensajes : 1463
Fecha de inscripción : 23/01/2010
Edad : 36
Localización : Santa Cruz de Tenerife

Ver perfil de usuario http://www.youtube.com/user/benchejui

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por mireradio22 el Lun Jul 12, 2010 2:46 pm

claro como dice esmiga quiero algo para guarda cosas yo lo voy a ahcer de 13 de ancho y 12 de largo con madera de 3 mm estaria bien masomenos ocn metal nose trabajar y plastico es muy blado el que consigo no sirve :S
pero con madera va bien?? dps de pintado seria impermiable

mireradio22

Mensajes : 1161
Fecha de inscripción : 13/11/2009
Edad : 20
Localización : Buenos Aires - Argentina

Ver perfil de usuario http://adiccioncrawler.superforo.net

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Martinciko el Mar Jul 13, 2010 1:09 am

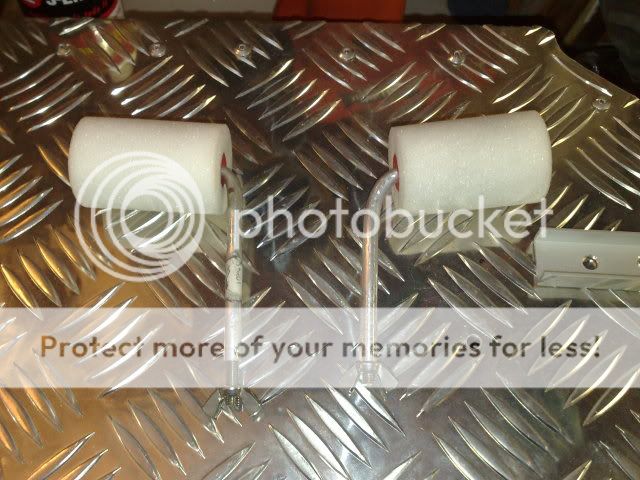

si bueno, no estan actualizadas las fotos, los rodillos están ahora exactamente a 2 cms de la plancha superbajo, es el maximo que me permite sin que toque el casco del barco, esos rodillos son de quita y pon con palometas situadas por la parte d eabajo del remolque, en estos momentos esta sin los rodillos para transportar coches.

Martinciko

Mensajes : 1035
Fecha de inscripción : 28/11/2009
Edad : 42
Localización : ESPARREGUERA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por IUVI el Miér Jul 14, 2010 11:25 am

Que bueno el remolque y que bonito el barco,yo voy a probar hacer un remolque para el AE86 de Drift pero lo hare lo mas sencillo posible,para mi barco no lo hago porque es un catamaran en proceso de fabricacion y es muy ancho

IUVI

Mensajes : 407
Fecha de inscripción : 01/07/2010
Edad : 38
Localización : Pozo Izquierdo/Gran Canaria

Ver perfil de usuario http://www.youtube.com/user/IUVI6912

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por MrLuchifer el Miér Jul 14, 2010 10:49 pm

Caray que pedazo de curro Martinciko. El remolque tiene una pinta genial y el barco esta precioso precioso. Cuando puedas pon alguna fotillo del barco sobre el remolque con la altura de los rodillos modificados, que me gustaria ver el resultado final. Felicidades.

MrLuchifer

Mensajes : 1476
Fecha de inscripción : 23/02/2010
Edad : 36
Localización : S/C de Tenerife

Ver perfil de usuario http://www.youtube.com/user/MrLuchifer

Volver arriba Ir abajo

Re: Brico Remolque para Escalas

Mensaje por Contenido patrocinado Hoy a las 3:07 am
